軌道ゲージの調整：鉄道の安全と精度のための必須ガイド[2024］

2025年10月3日

エンジニアのためのトラックゲージ調整ガイド：基礎とベストプラクティスを理解する

はじめになぜ精度が重要なのか

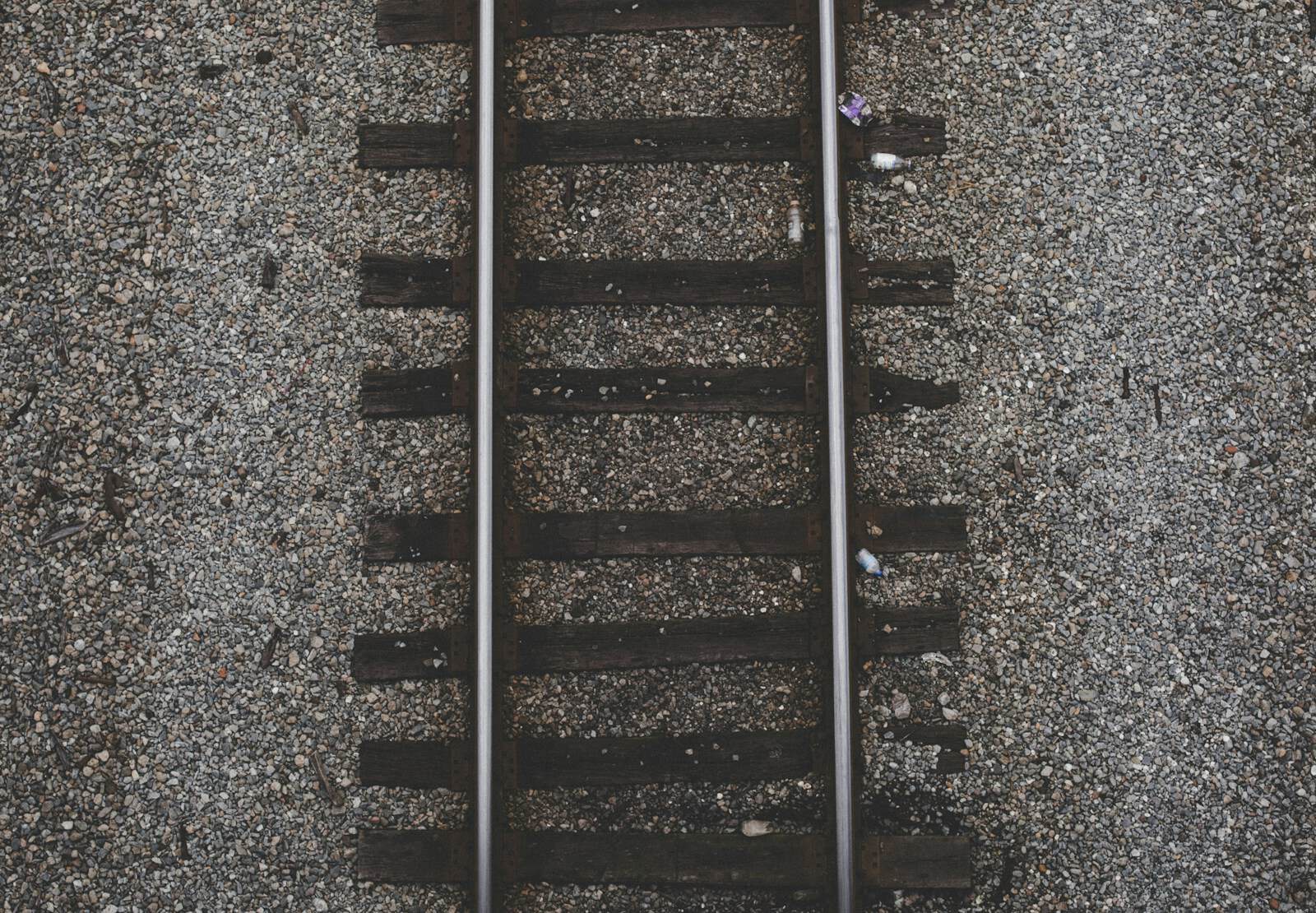

鉄道工学において軌間とは、2本のレールの内側の面間の正確な距離のことである。この測定は、安全性、スムーズな運行、線路と列車の両方を良好な状態に保つために極めて重要である。世界のほとんどの鉄道で使用されている標準軌は1435mm（4フィート8.5インチ）である。ミリメートル単位で測定されるこの標準からのわずかな変更でさえ、不安定、部品の摩耗の早まり、速度制限、最悪の場合は脱線といった問題を引き起こす可能性がある。

軌道ゲージの調整を理解することは、単なるメンテナンス作業ではなく、重要な技術的スキルです。このガイドでは、エンジニアと軌道作業員に完全な技術的概要を説明します。基礎科学を分解し、ゲージの問題を引き起こす原因を特定し、手動から自動までさまざまな調整方法を見て、鉄道網の正確さと安全性を長期にわたって保証する試験プロセスについて説明します。

車輪とレールの仕組み

軌道ゲージを適切に管理するには、まず車輪とレールがどのように相互作用するかを理解する必要がある。システムは、ホイールセットの形状に基づいて、自らガイドするように設計されている。

重要なのは車輪の形状だ。鉄道の車輪は平らな円筒形ではなく、円錐を切り落としたような形をしており、フランジの直径は車輪の外周の直径よりもわずかに大きい。車輪セットがまっすぐな線路上で完全に中央にあるとき、両輪は同じ距離を転がる。ホイールセットが横に、例えば右に動くと、右の車輪はより大きな直径でレールに接触し、左の車輪はより小さな直径で接触する。このため、右車輪は左車輪よりも1回転あたりの移動距離が長くなり、自然にホイールセットはセンターに戻る。このセルフ・センタリング作用は、列車の安定運行に不可欠である。

正しい軌道軌間は、このシステムを安全な範囲内で機能させるための基礎である。線路構造には、常にいくつかの力が働いている：

垂直荷重：列車の重量による主な下向きの力。レール、固定システム、枕木、バラストを通過し、地面に落ちる。ゲージを間違えると荷重が不均一になり、部品に不均一な応力がかかる。
横方向の力：横から横への力。主な原因はハンチング運動で、ホイールセットが中心を見つけるときに自然に前後する運動である。円錐形のホイールでは普通だが、間違ったゲージや摩耗した表面によるハンチングが大きすぎると、不安定になり、摩耗が激しくなる。
遠心力：曲線軌道では、列車の重量が外側に押し出される。この力は、軌道のバンクと軌道構造（主にハイレール）の横方向の抵抗によって釣り合う。この力によって軌間が広がるのが一般的である。
熱による力：鋼鉄製レールは温度変化により大きく膨張・収縮する。連続的に溶接されたレールでは、これらの力は非常に大きく、締結システムとまくらぎの重量によって制御する必要があります。熱力は、軌間の狭窄や、より深刻なものとしては軌道の座屈を引き起こす可能性がある。

米国鉄道技術・道路保守協会（AREMA）や国際鉄道連合（UIC）といった団体は、これらの力が安全に管理されるように、軌道軌間について厳しい許容範囲を定めており、多くの場合、標準値から数ミリ以内の範囲に収まっている。

ゲージの問題を理解する

軌道の軌間は同じではありません。運行上のストレスや環境要因によって、時間とともに変化するのです。問題の根本原因を突き止めることが、効果的な解決への第一歩となる。問題は主に軌間拡大か軌間縮小に分類される。

ゲージ幅拡大の原因

ゲージの広がりはより一般的な問題で、レール間の距離が許容範囲を超える。これは、車輪のセルフセンタリング能力を低下させ、車輪がレール間に「落下」する危険性を増大させる段階的な不具合である。

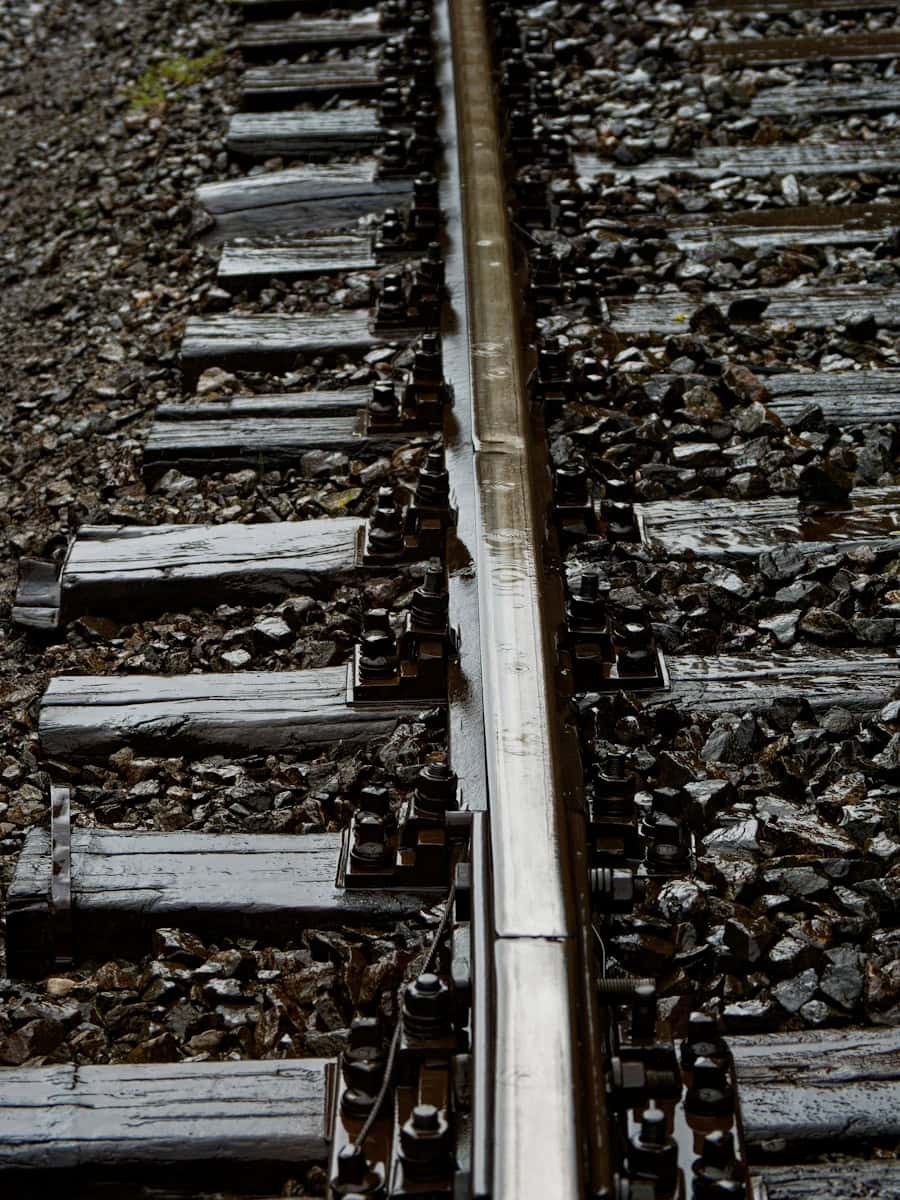

レールとファスナーの摩耗：カーブでは、遠心力によって車輪のフランジが高レールのゲージ面に押し付けられます。これにより摩耗が進み、レールヘッドのサイズが徐々に小さくなり、ゲージの幅が効果的に広がります。同時に、横方向の力は、クリップ、スパイク、インシュレータなどの締結部品の摩耗や緩みの原因となる。
枕木（タイ）の問題：枕木は、レールを正しい軌間で支える主要な部品である。木製の枕木の場合、特にスパイク穴の周辺が湿気で腐り、横からの力に抵抗する力が弱くなることがある。スパイクが緩み、レールが外側に傾くこともある。コンクリート製枕木の場合、組み込まれたショルダーや留め具にひび割れや損傷が生じると、軌間保持能力が失われることがある。
基礎とバラストの問題：バラスト層は荷重を分散し、横方向の軌道抵抗を提供する。バラストが微粒子（炭塵、土、砂）で汚れると、鋭利でインターロッキング特性と排水能力を失います。これは、荷重下での「ポンピング」作用、軌道の沈下、横方向への安定性の喪失につながり、軌道セクション全体が広がることを可能にします。

ゲージ狭窄の原因

軌間狭窄はあまり一般的ではないが、車輪のフランジがレールに乗り上げるリスクが高まり、脱線に直結する可能性があるため、同様に危険である。

熱収縮：非常に寒冷な気候では、レールの長さ方向の収縮により、軌道やファスナーのセットアップによっては内側に引っ張られ、軌間がわずかに狭くなることがある。しかし、より大きな熱的リスクは膨張による座屈であり、軌間の狭まりを含む局所的な急激なズレとして現れる可能性がある。
誤った設置や調整：線路の建設中やメンテナンス中の人為的ミスが主な原因です。スパイクの打ちすぎ、軌間再敷設時の誤った軌間設定、タンピングマシンの誤った調整などはすべて、軌間が狭い状態を作り出す可能性があります。
レールの流れ/弾性変形：レールの流れ/塑性変形：交通量が多く、速度が遅い急カーブの低レールでは、高い接触応力により、レール頭部の鋼材が軌間側に「流れ」たり、永久的に曲がったりすることがあります。このような材料の蓄積は、効果的に軌間を狭め、車輪フランジに危険な傾斜を生じさせる可能性がある。

原因	代表的な場所	主な効果	チェックを外した場合の結果
レールヘッド摩耗	カーブでのハイレール	ゲージ幅拡大	ハンティングの増加、ホイール脱落のリスク
枕木の劣化	あらゆる場所、特に湿った場所	ゲージ幅拡大	軌道安定性の喪失、ファスナーの破損
バラストの汚損	どこでも、特に水はけの悪い場所	ゲージの広がり／不規則性	荷重配分の悪さ、トラック減衰の加速
レールフロー	カーブでの低レール	ゲージの狭窄	フリクションの増加、ホイール浮き上がりのリスク
熱膨張	タンジェント、CWRセクション	ゲージの狭小化（バックリング）	大惨事の線路バックル、脱線事故

テクニカル・ディープ・ダイブ

軌道軌間調整の方法は、基本的な手作業から高度な自動化システムまで多岐にわたる。どの方法を選択するかは、問題の大きさ、線路構造の種類、利用可能な資源によって決まる。

マニュアルとセミマニュアルのテクニック

スポット修理や狭い場所での作業、あるいは二次的な線路では、やはり手作業が有効だ。これらの技術は、物理的な力とトラック・クルーの技術に依存している。

この工程では通常、ゲージ・バー（測定ダイヤルのついた目盛りのついた棒）を使って問題の正確な位置と大きさを見つける。材木枕木を使用した線路の軌間拡幅を直すには、作業員は片側のレールの現場側にあるスパイクをクロー・バーで引っ張る。その後、重いバールや油圧式のレール敷設・引き込み機を使用して、レールを正しい軌間まで内側に引き込む。その後、新しいスパイクを新しい穴に打ち込む。

経験上、この作業には判断力が必要だ。バールを使ってミリメートル以内の精度を出すのは難しく、体力的にもきつい。力を抜いた後、レールがどの程度スプリングバックするかという「感覚」は、時間をかけて学んでいくものです。重要なベストプラクティスは、スパイクを打ち直す際にパターンをずらすことである。連続した複数の枕木のスパイクをすべて引き抜き、打ち直すと、線路部分に弱点が生じる。作業をずらすことで、軌道の横方向の抵抗がよりよく維持される。

機械式タンピング調整

メインラインのメンテナンスには、効率と精度の高い機械化が必要です。Plasser & Theurer社やHarsco社のような最新のタンピングマシンは、リフティング、ライニング、タンピング、ゲージ調整を1つの自動化されたプロセスに統合する多機能プラットフォームです。

これらの機械のゲージ調整能力は、エンジニアリングの印象的な例である。このシステムは、クローズドループ制御の原理で作動する：

測定：前方に設置された測定フレーム（多くの場合、レーザーまたは光学式非接触センサーを装備）は、主作業ユニットの前方を走行する。これにより、各枕木の軌間を含む既存の軌道形状を正確に測定します。
計算：このデータは車載コンピュータ・システムに送られる。コンピューターは、測定されたゲージを特定の軌道セクションの設計ジオメトリーファイルと比較し、必要な正確な補正を計算します。
動作油圧シリンダーとローラークランプがレールをつかみます。コンピュータの計算に従い、油圧システムが正確な横方向の力を加え、レールを目標のゲージ位置に押し込んだり引っ張ったりします。
固定：レールが補正された位置にしっかりと固定されている間に、タンピングユニットが作動します。振動するタインがまくらぎの両側のバラストに入り込み、まくらぎの下をしっかりと圧縮して、まくらぎを、ひいては軌道軌間を新しい正しい位置に固定します。

この統合された自動化されたアプローチは、手作業では達成できないレベルの精度と一貫性を提供し、高速運転に必要な厳しい公差への準拠を保証する。

異なるソリューションVGA

この議論のほとんどは、列車に合わせて線路を調整することに焦点を当てているが、別の工学的アプローチは、線路に合わせて列車を調整するものである。これが可変ゲージ車軸（VGA）の分野であり、ゲージ変更可能なホイールセットとしても知られている。これらのシステムは、異なる種類のゲージ問題に対する先進的なソリューションである。例えば、スペイン（軌間1668mm）とフランス（軌間1435mm）の国境では、これはヨーロッパで一般的な要件です。

主なエンジニアリング上の課題は、あるゲージで安全にロックした後、ロックを解除して新しいゲージに移動し、完全な信頼性で再びロックできるホイールセットを設計することである。このプロセスは、ゲージ・チェンジャーと呼ばれる線路脇の特別な設備で行われる。列車がその中をゆっくりと移動すると、ガイドレールが車輪に噛み合う。車軸のロック解除機構が作動し、車輪が新しい軌間に到達するまで車軸に沿って横にスライドし、その時点でロック機構が再び噛み合う。

いくつかの競合する設計が開発されており、それぞれ重要なロック機構に対するアプローチが異なっている。

システム名	原産国	ロック機構	主な特徴
タルゴRD	スペイン	メカニカルボルト/ピン	パッシブで、線路脇のランプに頼る。
SUW 2000	ポーランド	セントラル・ロッキング・スリーブ	貨車にも使用でき、より重い車軸荷重に適した堅牢な設計。
DBAG/ラフィルタイプV	ドイツ	フォームロック式バヨネットシステム	高速運転用に設計され、複雑だが高精度と冗長性を提供。

VGA技術は、"ゲージ問題 "に対する完全なアプローチを示し、革新的な車両エンジニアリングが、従来の軌道保守と調整を補完するソリューションをいかに提供できるかを示している。

チェックと品質管理

軌道ゲージの調整は、徹底的なチェック作業なしには不完全です。ゲージを修正することは仕事の半分でしかありません。修正が正確で安定しており、基準を満たしていることを確認することは、安全を確保し、作業の利益を得るために不可欠です。品質管理は、さまざまな測定技術に依存しています。

ツールの選択は作業の状況によって異なる。手作業でスポット補修を行う小規模な作業員と、100キロに及ぶ通路の状態をチェックする大規模なインフラ管理者とでは、使用するツールが異なる。

ツール / テクノロジー	仕組み	精密	ユースケース
手動ゲージ（トロリー）	ダイヤル/デジタル・リーダー付きメカニカルバー	~0.5 mm	スポットチェック、調整直後の検証、小規模な作業。
光学式非接触システム	レーザーまたはカメラによる測定	~0.1 - 0.3 mm	リアルタイム制御用タンピングマシンまたは記録専用車に搭載。
慣性計測ユニット（IMU）	トロリー/車両に搭載された加速度計とジャイロスコープ	~1mm（相対精度）	長距離にわたって連続的にジオメトリーを記録し、車両の動きからゲージを推定。

調整後、手動トロリーが最初のチェックラインとなり、即座に作業結果を確認します。改ざん機による大規模なプロジェクトでは、機械自体の記録システムが、作業後の詳細なレポートを提供する。ネットワーク・レベルでは、軌道形状記録専用の車両が定期的に走行し、光学システムや慣性システムを使って軌道状態の包括的かつ継続的な記録を作成する。このデータは当面の品質管理だけでなく、傾向分析にも欠かせない。経時的なゲージの劣化速度を追跡することで、エンジニアは反応的なメンテナンス戦略から予測的なメンテナンス戦略へと移行し、安全性や性能の限界に達する前に調整をスケジューリングすることができます。
