Sujetadores metálicos: La guía completa de tipos, materiales y selección

Los sujetadores metálicos son componentes mecánicos — tornillos, pernos, tuercas y remaches — que unen dos o más materiales generando fuerza de apriete mediante engagement roscado o deformación del material.

Entra en cualquier instalación de fabricación, obra de construcción o planta automotriz, y una cosa es constante: los sujetadores metálicos mantienen todo unido. Literalmente. Un avión comercial depende de más de 1 millón de sujetadores individuales. Un sedán de tamaño medio usa entre 3,000 y 4,000. Sin un conocimiento sólido de los sujetadores metálicos — sus tipos, materiales, grados y selección adecuada — incluso la estructura más cuidadosamente diseñada puede fallar bajo carga, vibración o estrés ambiental.

Esta guía cubre todas las dimensiones de los sujetadores metálicos que necesitan ingenieros, gerentes de compras y contratistas: qué son, cómo funciona cada tipo, qué materiales combinan con qué entornos, cómo leer las marcas de grado y cómo evitar los errores de selección que conducen a fallos en las uniones en el campo.

¿Qué son los sujetadores metálicos?

Los sujetadores metálicos son dispositivos mecánicos discretos diseñados para unir dos o más componentes en un ensamblaje estable — ya sea de forma permanente o de manera que permita su desensamblaje posterior.

Funcionan mediante uno de tres mecanismos:

1. Engagement roscado — la rosca helicoidal del sujetador se clava en las roscas de acoplamiento (o las corta durante la instalación), convirtiendo el torque rotacional en fuerza de apriete axial. Los tornillos, pernos y tuercas operan de esta manera.
2. Deformación — una parte del sujetador se deforma físicamente durante la instalación para crear un bloqueo mecánico. Los remaches y los sujetadores tipo manguito trabajan así.
3. Fricción y tensión de resorte — anillos de retención, clips y pasadores de chaveta mantienen los componentes mediante fuerza de resorte o ajuste por interferencia.

La fuerza de apriete generada por un sujetador metálico roscado es el objetivo principal. Cuando aprietas un perno a un torque especificado, estás estirando ligeramente el vástago del perno — se comporta como un resorte tensionado, juntando las caras de la unión y creando fricción que resiste cargas cortantes y aflojamiento por vibración.

Según Artículo de referencia de Wikipedia sobre sujetadores, la categoría abarca miles de formas de productos discretos según estándares internacionales, cada uno optimizado para una combinación específica de tipo de carga, método de instalación y entorno de servicio.

Términos clave de geometría de sujetadores

Cometer errores en estos parámetros es la causa más común de fallos prematuros en los sujetadores en campo — más común que especificar la clase incorrecta.

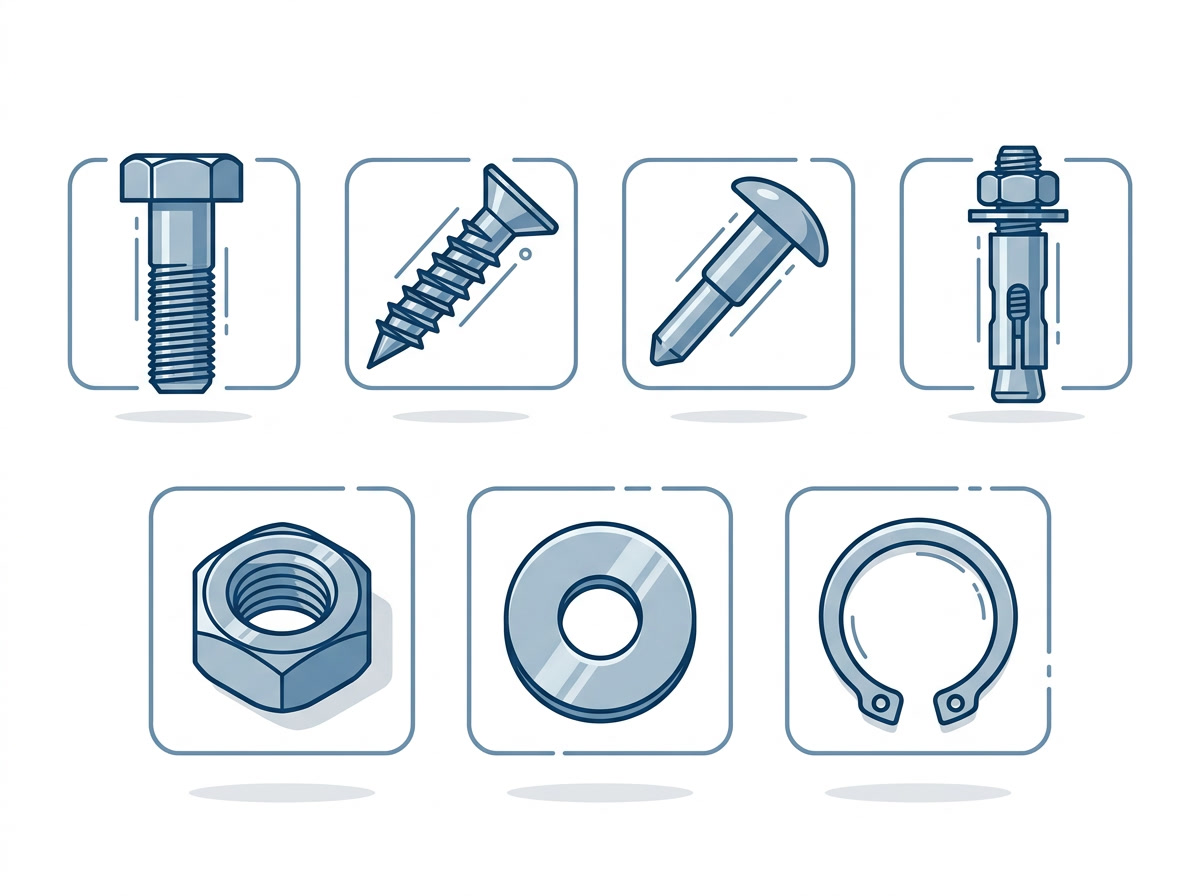

Los 7 principales tipos de sujetadores metálicos

Existen siete familias principales de sujetadores metálicos, cada una adecuada para una combinación diferente de carga, acceso y requerimiento de desmontaje.

1. Tornillos

Los tornillos son sujetadores metálicos con rosca exterior diseñados para ser introducidos directamente en un sustrato — ya sea cortando sus propias roscas (auto-roscantes) o enganchando roscas internas pre-cortadas. Son la categoría más versátil de sujetadores metálicos en volumen.

Subtipos por estilo de accionamiento: Phillips, Torx (hexalobular), ranurado, hexagonal (Allen), cuadrado (Robertson), combinado. Torx es ahora el estilo de accionamiento dominante en ensamblaje automotriz y electrónico porque permite un alto torque sin cam-out, incluso en líneas de ensamblaje automatizadas.

Subtipos por forma de rosca:
– Tornillos de máquina — rosca fina, engranan en agujeros pre-perforados o con rosca en tuerca
– Tornillos para chapa metálica — rosca afilada que corta en paneles metálicos delgados (rango típico de calibre 24–12)
– Tornillos autorroscantes — punta de taladro elimina el paso de pre-perforación separado; ampliamente utilizados en estructuras de acero y techos
– Tornillos para madera — rosca gruesa, paso amplio; no diseñado para uniones metal con metal

Consejo profesional: Para uniones de chapa metálica bajo vibración, un tornillo autorroscante con cabeza de tornillo Torx y arandela de neopreno bonded supera en retención de extracción a un tornillo Phillips de cabeza pan estándar en pruebas controladas en un 35–50%

2. Pernos

Un perno es un elemento de fijación roscado destinado a pasar completamente a través de un agujero de tolerancia y ser asegurado con una tuerca en el lado opuesto. La diferencia con un tornillo importa para cálculos estructurales: los pernos desarrollan fuerza de apriete a lo largo de toda la longitud de sujeción; los tornillos dependen del engagement de rosca en un agujero roscado.

Familias comunes de pernos:
– Pernos hexagonales (totalmente y parcialmente roscados) — el caballo de batalla de las conexiones estructurales de acero
– Tornillos de perno — cabeza redonda con cuello cuadrado que se bloquea en la madera; utilizado en carpintería de madera
– Pernos de brida — arandela de brida incorporada distribuye la carga; utilizado en sistemas de escape automotriz y juntas de tubería con brida
– Pernos de ojo, pernos de gancho — aplicaciones de elevación y aparejamiento
– Pernos en U, pernos en J — abrazaderas de tubería y pernos de anclaje en hormigón

3. Tuercas

Las tuercas proporcionan el roscado interno de emparejamiento para los pernos. La elección del tipo de tuerca afecta directamente si una unión permanece apretada bajo carga dinámica.

• Tuercas hexagonales — estándar; combinar con arandela plana cuando la superficie de apoyo sea blanda
• Tuercas de bloqueo con inserto de nylon (Nyloc) — el collar de nylon crea una resistencia a la interferencia que evita el aflojamiento por vibración; no reutilizable después de 3–4 ciclos
• Tuercas de par de torsión predominante de metal (Stover, Elípticas) — forma de rosca deformada; adecuada para temperaturas elevadas donde el nylon se degrada (>120°C)
• Tuercas de flange — cara de apoyo serrada que agarra la pieza de trabajo; a menudo reemplaza a la arandela separada
• Tuercas de capucha (copa) — cubre la rosca expuesta por motivos estéticos y de seguridad

4. Arandelas

Las arandelas protegen las superficies de apoyo, distribuyen la carga y — cuando se seleccionan correctamente — aumentan la resistencia a la vibración.

• Arandelas planas — distribuyen la carga de apoyo de una tuerca o cabeza de tornillo sobre una superficie mayor; obligatorio al sujetar en aluminio blando o paneles compuestos
• Arandelas de seguridad de resorte divididas — proporcionan tensión de resorte; eficacia debatida bajo carga dinámica; la prueba de vibración Junker muestra que pierden la fuerza de apriete más rápido que otros métodos
• Arandelas de cuña Nord-Lock — resistencia a la vibración comprobada mediante geometría de ángulo de leva; utilizadas en aplicaciones ferroviarias, mineras y de aerogeneradores
• Arandelas de tope — arandelas planas de gran diámetro para orificios sobredimensionados o superficies delicadas

5. Remaches

Los remaches son sujetadores metálicos permanentes instalados a través de un agujero preperforado. Una vez colocado, la cola se deforma para bloquear el sujetador en su lugar — la unión no puede ser desarmada sin perforar el remache.

• Remaches sólidos — los originales y más resistentes; instalados mediante machuelo o prensado; utilizados en fuselajes de aeronaves y trabajos estructurales en puentes
• Remaches ciegos (remaches pop) — instalados desde un solo lado; el vástago del machuelo se tira, expandiendo la cola; la opción dominante cuando no es posible acceder desde la parte trasera
• Remaches ciegos estructurales (LockBolt, Huck BOM) — superan la resistencia a la tracción de los remaches sólidos; utilizados en chasis de camiones pesados y vagones de ferrocarril
• Remaches de golpe — golpeados con un martillo para expandir; sencillos, de bajo coste; limitados a paneles delgados

6. Anclajes

Los anclajes de expansión y los anclajes químicos aseguran sujetadores metálicos en concreto, mampostería o piedra donde no es posible roscar en el sustrato.

• Anclajes de cuña — se expanden mecánicamente cuando se aprieta la tuerca; clasificados para cargas de tensión y corte sostenidas en concreto macizo
• Anclajes con funda — de menor resistencia; adecuados para bloques de concreto y ladrillos
• Anclajes de inserción rápida — inserto con rosca hembra; al flush cuando se instala; utilizado para fijaciones en concreto en altura
• Anclajes químicos (epoxi, vinilester) — adhesivo que une el sujetador metálico en un agujero perforado; la mayor capacidad de carga en concreto agrietado; requiere tiempo de curado

7. Anillos de retención y clips

Estos sujetadores metálicos mantienen ejes, pasadores o componentes en orificios mediante tensión de resorte en lugar de roscas.

• Circlips externos (E- anillos, anillos de retención) — asiento en una ranura en un eje
• Anillos de retención internos — asiento en una ranura en un agujero
• Pasadores de chaveta — a través de un agujero perforado; retención secundaria para tuercas con muescas
• Pasadores de resorte (pasadores enrollados) — ajuste por interferencia en un agujero; aplicaciones sometidas a cizalladura

Materiales de fijación metálicos y resistencia a la corrosión

El material base de un elemento de fijación metálico determina su resistencia, resistencia a la corrosión, peso y coste — y estas propiedades rara vez alcanzan su máximo en la misma aleación.

Acero al carbono

El material metálico de fijación más común. El acero de bajo carbono (Grado 2/4.6) es barato y fácil de conformar. El acero de carbono medio a alto, tratado térmicamente a Grado 8 (SAE) o 10.9/12.9 (ISO), ofrece resistencias a la tracción superiores a 1200 MPa — más fuerte que la mayoría de las aleaciones de aluminio que pueda conectar el elemento de fijación.

Debilidad: El acero al carbono se oxida rápidamente. Un tornillo de Grado 5 sin recubrimiento mostrará corrosión roja en 24–48 horas en un entorno salino costero. El recubrimiento es obligatorio para cualquier uso en exteriores o húmedo.

Acero inoxidable

Los elementos de fijación metálicos de acero inoxidable — grados 18-8 (304), 316, 316L y dúplex 2205 — resisten la corrosión mediante la formación de una película pasiva de óxido. No son inmunes a la oxidación; son resistentes a la oxidación.

• Acero inoxidable 304 — adecuados para uso en interiores y exteriores alejados de ambientes con cloruro; el grado más común de acero inoxidable
• Acero inoxidable 316 — añade molibdeno para resistencia a la corrosión por picaduras; la elección correcta para entornos marinos, costeros y químicos; prima de precio de 60–80% sobre 304
• Dúplex 2205 — el doble de resistencia a la fluencia que 316, mejor resistencia a la corrosión por grietas de esfuerzo; utilizado en procesamiento offshore de petróleo y productos químicos

Una limitación significativa de los elementos de fijación metálicos de acero inoxidable: galling. Cuando las roscas de acero inoxidable se deslizan contra otras roscas de acero inoxidable bajo carga, la película de óxido se rompe y las superficies se soldan entre sí. Siempre use compuesto antiadherente (a base de cobre, o Molykote 1000) al montar pares de tornillo y tuerca de acero inoxidable.

Aluminio

Los elementos de fijación metálicos de aluminio (típicamente 2024-T4 o 7075-T73) son 65% más ligeros que sus equivalentes de acero. Son estándar en el montaje de paneles aeroespaciales y en carcasas de electrónica de consumo. La resistencia a la tracción alcanza aproximadamente 480 MPa — adecuada para muchas uniones estructurales, pero muy por debajo del acero endurecido.

Riesgo de corrosión galvánica: Si los elementos de fijación metálicos de aluminio contactan componentes de acero al carbono o aleaciones de cobre en presencia de humedad, la corrosión galvánica atacará preferentemente al aluminio. Siempre use una arandela aislante o recubrimiento dieléctrico al mezclar metales.

Titanio

Los elementos de fijación de titanio de Grado 2 (puro comercialmente) y Grado 5 (Ti-6Al-4V) ofrecen la mejor relación resistencia-peso de cualquier material de fijación estructural — aproximadamente igual a la del acero Grado 8 en peso. El coste es de 10 a 20 veces mayor que el del acero al carbono; su uso está justificado en aeroespacial, deportes de motor de alto rendimiento y prótesis médicas.

Aleaciones de latón y cobre

Los sujetadores metálicos de latón (cobre-zinc) son no magnéticos, resistentes a las chispas y excelentes conductores. Las aplicaciones incluyen tornillos de puesta a tierra para paneles eléctricos, equipos en atmósferas explosivas y herrajes decorativos. La resistencia a la tracción es baja (250–450 MPa); no estructural.

Resumen de Selección de Materiales

Recubrimientos y acabados superficiales para fijaciones metálicas

Cuando el material base por sí solo no puede ofrecer la protección contra la corrosión o el desgaste requerida, el tratamiento superficial cierra la brecha.

Zinc electrogalvanizado (cristalino, amarillo, cromato negro) es el recubrimiento más común en fijaciones de acero al carbono. Ofrece una protección moderada contra la corrosión — típicamente 72–120 horas de prueba de niebla salina según ASTM B117. La capa de conversión de cromato añade otras 24–72 horas y puede tintarse de amarillo para fines de identificación.

Galvanizado por inmersión en caliente (HDG) aplica un recubrimiento de aleación de zinc-hierro grueso (45–86 μm). Según ASTM A153, las fijaciones HDG pueden alcanzar más de 1,500 horas de resistencia a la niebla salina. El recubrimiento es lo suficientemente grueso como para requerir volver a roscar las tuercas después del galvanizado — pida la tuerca de tamaño superior correspondiente.

Dacromet y Geomet son recubrimientos de escamas de zinc a base de agua sin riesgo de fragilización por hidrógeno (crítico para tornillos de grado 12.9, que pueden agrietarse por fragilización por hidrógeno introducida por decapado ácido en electrochapado). Se utilizan en tornillos de chasis de automóviles de alta resistencia, pinzas de freno y fijaciones de ruedas.

Óxido negro es un recubrimiento de conversión química que proporciona una protección ligera contra la corrosión (8–24 horas de prueba de niebla salina) y reduce el reflejo de la luz. Es principalmente estético; siempre se debe aplicar un sellador de aceite o cera para un uso exterior significativo.

Recubrimientos de PTFE (Teflón) en fijaciones roscadas reducen el coeficiente de fricción, mejorando la consistencia del par de apriete durante el ensamblaje. Común en ensamblajes de precisión aeroespacial y electrónica.

Cómo seleccionar la fijación metálica adecuada para su aplicación

Seleccionar la fijación metálica correcta requiere responder seis preguntas en orden. Omitir una y se corre el riesgo de sobreespecificar (malgastar coste) o subespecificar (riesgo de fallo).

Según la Las referencias de diseño de tornillos/fijaciones de Engineering ToolBox, los seis factores críticos de selección son:

1. ¿Qué tipo de carga soportará el sujetador?

• Tensión (tira axial) — el perno debe resistir ser separado; la longitud de enganche de la rosca es crítica
• Cizalladura (transversal) — el perno resiste el deslizamiento; el diámetro del vástago y la resistencia del material son críticos; use pernos de tolerancia ajustada para uniones de cizalladura de precisión
• Tensión + cizalladura combinadas — común en montaje de soportes; requiere verificaciones de ecuaciones de interacción
• Fatiga — carga cíclica (motores, estructuras vibrantes); requieren roscas enrolladas (no cortadas), enganche de rosca fina y pre-tensión adecuada

2. ¿Cuál es el entorno de servicio?

• Interior, control de clima → acero al carbono con galvanizado por zinc es suficiente
• Exterior, clima moderado → galvanizado por zinc mínimo; galvanizado en caliente preferido para mayor durabilidad
• Marino o costero (aire rico en cloruro) → acero inoxidable 316 o galvanizado en caliente mínimo; considere Geomet
• Exposición química → evaluar compatibilidad química específica; consulte tablas de compatibilidad de materiales
• Alta temperatura (>300°C) → acero inoxidable austenítico (A4/316) o Inconel; evite recubrimientos de cadmio o zinc que se volatilizan y son tóxicos

3. ¿En qué material está sujetando?

• Acero en acero — enganche directo de rosca; confirme coincidencia en paso de rosca
• Acero en aluminio — riesgo de corrosión galvánica; use sujetadores de acero inoxidable o aluminio anodizado; inserte un insert de rosca (Heli-Coil o Keensert) para manejo de desmontajes repetidos
• Sujetadores en concreto — usar sistema de anclaje calificado; verificar la distancia al borde y la profundidad de embebido según ACI 318 o ETAG 001
• Anclajes a través de composites (CFRP) — evitar anclajes de aluminio (galvánico); usar titanio o Inconel; nunca sobreapretar — el composite se aplasta bajo carga de apoyo

4. ¿Cuál es el grado de resistencia requerido?

Consulte el sistema de marcado de grado:
– SAE J429: Grado 2 (carga de prueba 55 ksi), Grado 5 (85 ksi), Grado 8 (120 ksi)
– ISO 898-1: 4.6, 5.8, 8.8, 10.9, 12.9 (los dos dígitos codifican las proporciones de resistencia última/yield × 10)
– ASTM A307, A325, A490 — acero estructural; especificado por los códigos de construcción

Para la mayoría de aplicaciones estructurales de uso general, el Grado 5/8.8 es la opción ideal. El Grado 8/10.9 es para aplicaciones de alta carga; 12.9 para ensamblajes de alta precisión, compactos y de alta tensión (y requiere cuidado para evitar la fragilización por hidrógeno en el proceso de recubrimiento).

5. ¿Necesita fijación permanente o removible?

Si la unión nunca necesitará ser abierta (soldadura por costura no es práctica), considere remaches — son más rápidos de instalar en volumen y no tienen sensibilidad a la torsión. Si se necesita acceso para mantenimiento, utilice un anclaje metálico roscado con un elemento de bloqueo (tuerca Nyloc, adhesivo de bloqueo de rosca o arandela Nord-Lock).

6. ¿Cuáles son sus restricciones de instalación?

• Acceso de un lado → remache ciego o perno ciego
• Sin herramientas eléctricas → cabeza ranurada o hexagonal
• Ensamblaje automatizado → Torx (minimiza el cam-out, permite altas RPM de conducción)
• Alimentación / farmacéutica (higiene) → tornillos con cabeza empotrada que atrapan contaminación; usar cabeza botón o cabeza de plato con parte inferior lisa; solo acero inoxidable 316

Normas y grados de anclajes metálicos

Los organismos de estándares internacionales publican requisitos mecánicos y dimensionales detallados para los tornillos y fijaciones metálicas — estos no son directrices opcionales. Especificar “tornillo M10” sin una clasificación es una especificación incompleta.

En Norma ISO 898-1 define clases de propiedades para tornillos y pernos métricos. El primer número × 100 = resistencia a la tracción mínima en MPa; el producto de ambos números × 10 = esfuerzo de fluencia mínimo en MPa. Así que un tornillo 10.9 tiene una resistencia a la tracción de 1,000 MPa y un esfuerzo de fluencia de 900 MPa — claramente sin necesidad de memorizar.

ASTM Internacional publica las especificaciones autorizadas para fijaciones de serie pulgadas ampliamente utilizadas en construcción y fabricación en España. Especificaciones clave:

• ASTM A307 — tornillos de acero de bajo carbono; aplicaciones de propósito general, baja resistencia
• ASTM A325 — tornillos estructurales de resistencia media para construcción de acero; resistencia a la tracción de 120 ksi
• ASTM A490 — tornillos estructurales de acero aleado de alta resistencia; resistencia a la tracción de 150 ksi
• ASTM F1554 — tornillos de anclaje para acero estructural; grados 36, 55, 105
• ASTM A193 — tornillos de acero aleado para servicios a altas temperaturas o presión (por ejemplo, recipientes a presión con bridas)

SAE J429 cubre fijaciones de serie pulgadas en contextos automotrices e industriales generales. Las marcas de grado aparecen como líneas radiales en la cabeza del tornillo: sin líneas = Grado 2, tres líneas = Grado 5, seis líneas = Grado 8.

DIN y ISO los grados métricos aparecen estampados en la cabeza: “8.8”, “10.9”, “12.9”. La marca de identificación del fabricante también aparece según lo requerido por la norma.

Un punto crítico: las fijaciones metálicas falsificadas y de calidad inferior son un problema documentado en las cadenas de suministro globales. Siempre obtenga de distribuidores certificados que puedan proporcionar informes de prueba de fábrica (MTRs) o certificados de conformidad (CoCs). La Norma OSHA 29 CFR 1926.752 requiere material certificado para conexiones de acero estructural en construcción — si no puedes rastrear la documentación, no puedes usarlo en un sitio de trabajo regulado.

Aplicaciones industriales de sujetadores metálicos

Los sujetadores metálicos son tan fundamentales que cada industria importante ha desarrollado variantes especializadas adaptadas a sus cargas, condiciones ambientales y restricciones de ensamblaje únicas.

Automoción

Un vehículo de pasajeros moderno utiliza entre 3,000 y 4,000 sujetadores metálicos en todo el tren motriz, chasis, carrocería e interior. La tendencia hacia carrocerías de vehículos de múltiples materiales (mezcla de aluminio, acero de alta resistencia avanzado y fibra de carbono) ha impulsado la adopción de remaches de auto-perforación (SPR) y tornillos de taladro de flujo — sujetadores que unen materiales de chapa disímiles sin pre-perforación. El cambio a vehículos eléctricos está impulsando la demanda de sujetadores de acero inoxidable de bajo magnetismo en recintos de baterías y ensamblajes de motores.

Aeroespacial y Defensa

Los sujetadores metálicos aeroespaciales deben cumplir con las tolerancias dimensionales más estrictas (típicamente ±0.001 pulgadas en diámetro de vástago) y los requisitos de documentación más exigentes de cualquier industria. Boeing y Airbus especifican miles de números de pieza de sujetadores propietarios. Los pines Hi-Lok y Hi-Lite (ajuste por interferencia, estilo pasador y collar) dominan la estructura primaria. El titanio y el Inconel son comunes en las secciones calientes (cerca de los motores). Cada sujetador está serializado o es rastreable a su lote de producción.

Construcción y Acero Estructural

La industria de la construcción confía en pernos de hexágono pesado ASTM A325 y A490 para marcos de momento de acero, conexiones de corte y placas base. El atornillado estructural de alta resistencia se realiza mediante uno de tres métodos reconocidos por AISC: giro de tuerca, arandelas indicadoras de tensión (DTI) o llave calibrada. Todos requieren inspección y documentación específicas según AISC 360.

Electrónica y Productos de Consumo

El ensamblaje electrónico utiliza los sujetadores metálicos más pequeños — tornillos de máquina M2 y M2.5 en acero inoxidable o aleación de zinc, apretados a 0.05–0.20 N·m en líneas de ensamblaje automatizadas. Se especifican recubrimientos anti-descarga electrostática (ESD) y materiales no magnéticos donde la interferencia magnética afectaría la precisión del sensor. La industria de electrónica de consumo ha impulsado la adopción de Torx Plus (con engranajes IP) que resisten el acceso con herramientas de giro inverso para resistencia a manipulaciones.

Marino y Offshore

El agua salada es el entorno más agresivo común para los sujetadores metálicos. El acero inoxidable grado 316 o 316L es la especificación mínima para sujetadores marinos. Los sujetadores en zonas de salpicaduras o completamente sumergidos en agua de mar pueden requerir superdúplex (2507) o titanio, con sistemas de protección catódica que cubren los sujetadores. Los sujetadores de bronce de silicio se usan en la construcción de barcos de madera — resisten la corrosión sin ataque galvánico en el hardware de aleación de cobre circundante.

Tendencias futuras en tecnología de sujetadores metálicos (2026+)

La industria de sujetadores metálicos está evolucionando más rápido en la próxima década que en los cinco anteriores — impulsada por demandas de reducción de peso, mandatos de sostenibilidad y requisitos digitales en la cadena de suministro.

Sujetadores inteligentes y con sensores integrados

Varios proveedores de primer nivel en automoción y aeroespacial han comenzado a probar en campo pernos con sensores piezoeléctricos integrados que transmiten datos de fuerza de apriete en tiempo real de forma inalámbrica. En lugar de auditorías periódicas de torque, una unión atornillada se monitorea continuamente. Para 2027, se espera que estos sujetadores metálicos con sensores integrados estén en monitoreo de puentes, conexiones de torres de aerogeneradores y equipos industriales de alto valor. Se proyecta que el mercado global de sujetadores IoT alcance los 580 millones de USD para 2028, según pronósticos recientes de la industria.

Normas de hidrógeno listo y sostenibilidad

La infraestructura de hidrógeno verde requiere sujetadores metálicos clasificados para servicio de hidrógeno a alta presión — la fragilización por hidrógeno (HE) es un modo de fallo crítico cuando los pernos de acero de alta resistencia están expuestos al gas hidrógeno. Esto impulsa el desarrollo de nuevas aleaciones y recubrimientos de acero inoxidable que resisten HE en niveles de resistencia Gr. 10.9. Paralelamente, la regulación europea REACH y la próxima guía de la EPA de EE. UU. están acelerando la eliminación de recubrimientos de cromo hexavalente (cromato amarillo), impulsando a la industria hacia alternativas de cromo trivalente y zinc en escama.

Herramientas de fabricación aditiva (impresión 3D) para sujetadores

Mientras que los sujetadores metálicos impresos en 3D en volúmenes de producción siguen siendo un nicho (costosos en comparación con el punzonado en frío), la fabricación aditiva está transformando el lado de las herramientas y los prototipos. Se pueden imprimir en una noche piezas de conducción personalizadas, calibradores de rosca y accesorios de instalación. Para prototipos aeroespaciales de bajo volumen, ya se utilizan en cantidad limitada sujetadores especiales de titanio impresos en 3D.

Embalaje sostenible y trazabilidad

Los fabricantes de equipos originales de nivel 1 exigen trazabilidad completa desde el fabricante del sujetador hasta el ensamblaje del vehículo, incluyendo embalaje con código de lote, certificados de conformidad vinculados mediante QR y pasaportes digitales de materiales. Los fabricantes de sujetadores metálicos que no puedan ofrecer trazabilidad digital se ven cada vez más excluidos de los canales de suministro directo a los OEM. Esta tendencia refleja lo que ocurrió en la industria de semiconductores hace una década.

Preguntas frecuentes sobre sujetadores metálicos

¿Cuál es la diferencia entre un perno y un tornillo?
Un perno pasa por agujeros de tolerancia y se asegura con una tuerca; un tornillo se acopla a roscas internas en el componente acoplado. En la práctica, la línea se difumina — algunos sujetadores de cabeza hexagonal se llaman “pernos” cuando están completamente roscados y se atornillan sin tuerca. La distinción estructural: los pernos aprietan a través de su longitud de agarre; los tornillos dependen del acoplamiento de rosca en el sustrato.

¿Cómo puedo evitar que los sujetadores metálicos se aflojen bajo vibración?
Utilice una tuerca de par predominante (Nyloc para temperaturas por debajo de 120°C, tuerca de metal Stover o Elliptical por encima de 120°C), aplique un adhesivo de bloqueo de rosca de fuerza media (Loctite 243 es el estándar de la industria), o use pares de arandelas de bloqueo con cuña (estilo Nord-Lock). Simplemente añadir una arandela de bloqueo dividida no previene de manera fiable el aflojamiento bajo la prueba de vibración transversal Junker — los métodos de par predominante o adhesivo están comprobados.

¿Qué grado de sujetador metálico debo usar para aplicaciones estructurales?
Para conexiones estándar de acero estructural: ASTM A325 (equivalente a la serie de grado 8 en pulgadas) como mínimo. Conexiones de alta resistencia según AISC 360: ASTM A490. Para estructuras métricas: ISO 8.8 como mínimo, 10.9 para uniones de alta carga compactas. Nunca mezcle grados de pernos en un grupo de conexiones — los pernos más rígidos atraen una carga desproporcionada y pueden fallar primero.

¿Puedo reutilizar los sujetadores metálicos después de haber sido apretados?
Los pernos de grado 8 y 10.9+ no deben reutilizarse después de alcanzar la carga de prueba — pueden haber cedido, lo que reduce la fuerza de apriete en la reinstalación. Las tuercas Nyloc pierden efectividad del inserto después de 3-4 ciclos. Los pernos de grado 5/8.8 en aplicaciones de menor estrés a menudo pueden reutilizarse si no muestran daños en la rosca, pero se deben inspeccionar cuidadosamente. La práctica en aeroespacial es reemplazar todos los sujetadores retirados durante una revisión.

¿Qué sujetadores metálicos son los más adecuados para construcción exterior en madera?
Los sujetadores galvanizados por inmersión en caliente (HDG) (ASTM A153) son la opción tradicional; resisten el entorno alcalino de la madera tratada y proporcionan protección contra la corrosión a largo plazo. El acero inoxidable tipo 316 es la opción premium, requerida para madera expuesta en zonas costeras o tratada químicamente (el tratamiento ACQ es corrosivo para los sujetadores galvanizados G90). Nunca utilice sujetadores de zinc electrogalvanizado (zincado) con madera tratada moderna — el recubrimiento es demasiado delgado para durar.

¿Cómo puedo leer las marcas de grado en la cabeza de un perno métrico?
Los dos números separados por un decimal (por ejemplo, “8.8”, “10.9”, “12.9”) codifican la resistencia directamente según ISO 898-1. Primer número × 100 = resistencia mínima a la tracción en MPa. Producto de ambos números × 10 = resistencia mínima a la fluencia en MPa. Así, un perno 10.9 = 1.000 MPa de tracción, 900 MPa de fluencia. La marca de identificación del fabricante (una letra o símbolo) también aparece en la cabeza según lo requerido por la norma.

¿Qué causa la corrosión de los sujetadores metálicos y cómo puedo prevenirla?
Deben coexistir tres condiciones para que ocurra corrosión electroquímica: una superficie metálica, humedad y un electrolito (sal disuelto, ácido). La eliminación de cualquiera de ellas previene la corrosión. Estrategias prácticas de prevención: seleccionar sujetadores metálicos de acero inoxidable o galvanizados adecuados al entorno de servicio, recubrir los sujetadores de acero al carbono expuestos con un primer o pintura ricos en zinc, usar arandelas de aislamiento para evitar acoplamientos galvánicos entre metales disímiles, y aplicar sellador bajo las cabezas de los sujetadores en lugares con inmersión o agua estancada.

Conclusión

Los sujetadores metálicos son la infraestructura invisible de cada objeto construido — fácil de pasar por alto hasta que uno falla, momento en el cual las consecuencias van desde molestas hasta catastróficas. Las conclusiones clave: adapte el tipo de sujetador a la dirección de la carga y las restricciones de acceso, seleccione el material en función del entorno de servicio en lugar del costo inicial únicamente, siempre especifique un grado de resistencia (no solo un tamaño), y adquiera de proveedores trazables que puedan proporcionar documentación.

Para entornos de producción, estandarizar un conjunto básico de tipos de sujetadores metálicos — y eliminar los casos extremos que requieren artículos especializados — reduce drásticamente la complejidad del inventario y el riesgo de instalaciones con sujetadores incorrectos. Cada decisión de ingeniería que tome en las etapas iniciales sobre el diseño de juntas multiplica o reduce la carga de mantenimiento relacionada con los sujetadores en etapas posteriores.

Si tiene preguntas sobre la selección de sujetadores metálicos para una aplicación específica, o necesita ayuda para especificar el tornillo, perno o remache adecuado para su producción, nuestro equipo en Production Screws está listo para ayudarle.
