Schraubenbolzen Komplettführer: Typen, Unterschiede, Größen & Wie man auswählt (2026)

Eine Schraubenbolzen ist ein gewindefestes Befestigungselement — Schrauben schneiden selbst in das Grundmaterial, während Bolzen durch vorgebohrte Löcher passen und Komponenten mit einer Mutter zusammenziehen. Die Wahl des falschen Typs kostet Nacharbeit und beeinträchtigt die strukturelle Integrität.

Egal, ob Sie Befestigungselemente für einen Stahlrahmen, eine Präzisions-CNC-Montage oder eine hochvibrationsempfindliche Marineumgebung beschaffen, der von Ihnen gewählte Schraubenbolzen bestimmt sowohl die Tragfähigkeit als auch die Lebensdauer der Verbindung. Die meisten Anleitungen enden bei „Sechskantschraube vs. Maschinenschraube“. Diese hier nicht. Wir behandeln Typen, Gewindestandards, Materialqualitäten, Drehmomentvorgaben und die spezifischen Versagensmodi, die kein Katalog jemals auflistet — damit Sie mit Vertrauen bestellen und ohne Überraschungen installieren können.

Was ist ein Schraubenbolzen? Definition des Kernunterschieds

Ein Schraubenbolzen schneidet selbst in ein Material — kein Mutter erforderlich. Ein Bolzen durchquert ein Spielloch und verlässt sich auf eine Mutter, um die Klemmkraft zu erzeugen. Dieser einzelne Unterschied bestimmt alle nachfolgenden Entscheidungen bezüglich Drehmoment, Vorspannung und Verhaltensweise der Verbindung.

In der Praxis verschwimmen die Grenzen. Die Befestigungstechnik verwendet „Bolzen“ und „Schraube“ in Katalogen fast austauschbar. Wikipedia-Eintrag zu Schraubengewinden anerkennt, dass „die genaue Unterscheidung im allgemeinen Sprachgebrauch nicht immer gemacht wird.“ Für Ingenieure und Einkäufer ist nicht das Label wichtig — es ist der Lastweg.

Hier ist der operative Unterschied, der bei der Arbeit zählt:

Wie Schrauben funktionieren: Das Selbstgewindemechanismus

Das Gewinde einer Schraube ist so ausgelegt, dass es entweder schneidet (Schrauben mit Schneidgewinde) oder verdrängt (Gewindebildende Schrauben) das Grundmaterial beim Eindrehen. Selbstschneidende Schrauben bohren ihren eigenen Gewindegang durch Blech, wodurch ein vorgebohrtes Loch entfällt. Holzschrauben haben grobe Gewinde mit scharfen Spitzen, die Fasern spalten und das Korn greifen. Blechscharuben haben gehärtete, scharfe Kämme, die 0,5–3 mm Stahl ohne Vorbohren durchdringen.

Die Folge: Jede Entfernung und Wiedereinschub verschlechtert das Gewinde im Grundmaterial. Bei Hochzyklus-Anwendungen — Gerätepanels, Zugangsklappen, Inspektionsplatten — ist dies eine echte Kostenfaktor, der sich in den Wartungsbudgets zeigt.

Wie Schrauben funktionieren: Mutter- und Klemmmechanik

Eine Schraubenbolzen, die als Bolzen verwendet wird, erzeugt eine Klemmverbindung: Der Schaft wird in Zug gezogen, und die Reibung zwischen den geklemmten Flächen widersteht der Scherung. Die Gewinde von Mutter und Schraube verschleißen einander — nicht das Grundmaterial. Da beide Teile austauschbar sind, vertragen verschraubte Verbindungen deutlich mehr Montageszyklen.

Die entscheidende Variable ist Vorspannung: die Spannung, die Sie durch Anziehen mit Drehmoment einbringen. Ein Sechskantbolzen der Klasse 8, 3/8″-16, richtig auf 33 ft-lbs angezogen, entwickelt etwa 3.980 kg Klemmkraft. Unter- oder Überdrehung dieses Schraubenbolzens um 20% führt zu einem Rückgang der Klemmkraft um 40% — die Verbindung lockert sich bei Vibrationen. Laut Engineering Toolbox’s Schrauben-Drehmomentreferenzkann allein die Variation des Reibungskoeffizienten die Vorspannung bei einem gegebenen Drehmoment um ±25% beeinflussen.

Wenn die Begriffe Überlappen (und warum es für die Beschaffung wichtig ist)

Innensechskantschrauben verwenden das Wort „Schraube“, funktionieren aber als Bolzen — sie durchqueren ein Freiraumloch und greifen in eine Mutter oder eine Gewindeeinsatz. Ein Lagschraube (auch Lagschraube genannt) funktioniert wie eine riesige Holzschraube. Beim Bezug aus einem Katalog sollte man immer das Gewindeeinbindungsdiagramm betrachten, nicht den Produktnamen. Die Kategorie der Schraubenbolzen ist breit gefächert — treffen Sie die Entscheidung anhand der Anwendung, nicht anhand der Bezeichnung.

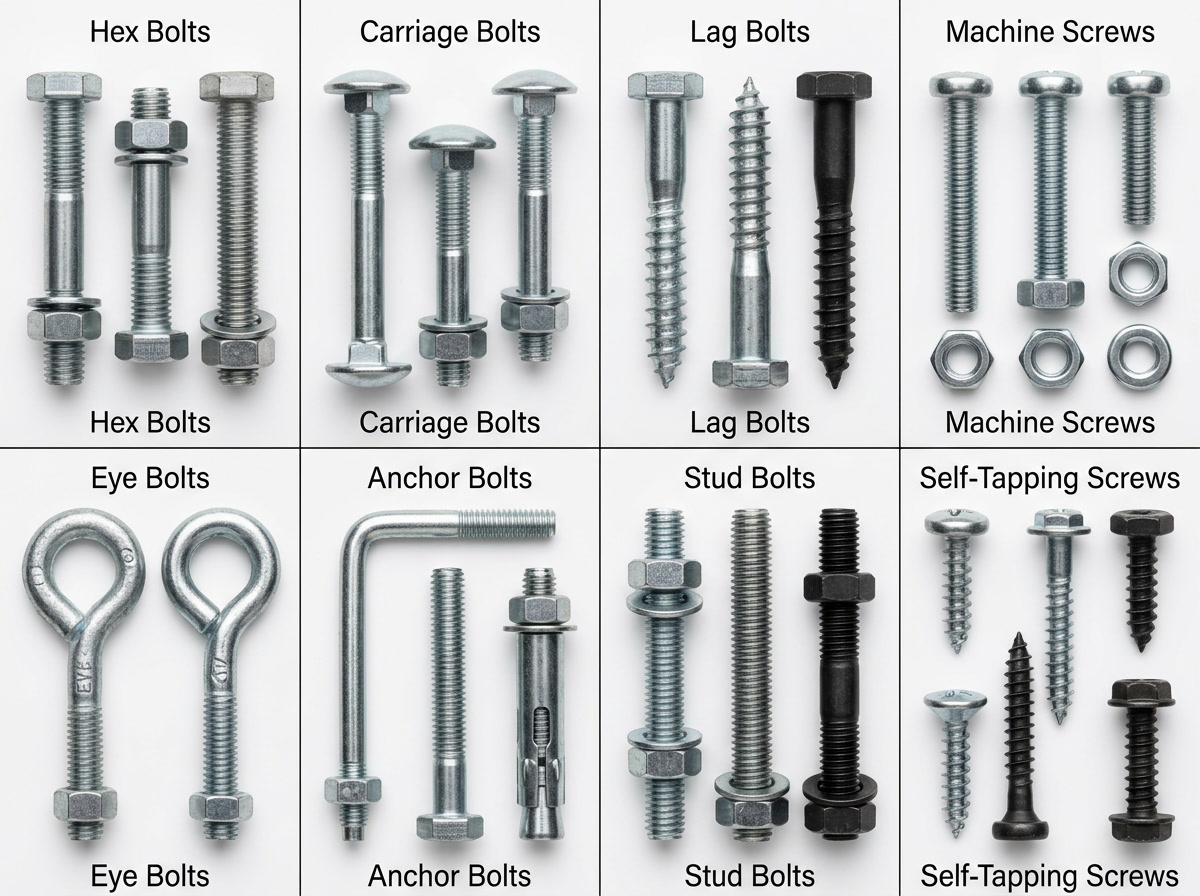

8 Arten von Schraubenbolzen, die jeder Ingenieur und Einkäufer kennen sollte

Zu den häufigsten Arten von Schraubenbolzen gehören Sechskantbolzen, Wagenbolzen, Lagschrauben, Maschinenschrauben, Ankerbolzen, selbstschneidende Schrauben, Augenschrauben und Gewindebolzen — jeweils optimiert für unterschiedliche Belastungstypen und Grundmaterialien.

Sechskantbolzen und Muttern

Sechskantschrauben sind die Arbeitspferde im Stahl- und Maschinenbau. Vollgewindesechskantbolzen (Klasse 2, 5, 8 in SAE; 4.8, 8.8, 10.9 im metrischen System) decken die meisten allgemeinen Anwendungen ab. Teilgewindesechskantbolzen lassen den Schaft ungewindet für eine bessere Scherfestigkeit bei Überlappungsverbindungen — die Gewinde sind aus der Scherspannung herausgehalten.

Schrauben mit Kopf (Innensechskant-, Torx-, Flachkopf) verwenden einen Innensechskant- oder Torx-Antrieb und tolerieren engere Toleranzen. Häufig in CNC-Geräten, Hydraulikverteilerblöcken und Präzisionsbaugruppen, bei denen eine Maulschlüssel-Flat nicht passt. Eine Innensechskant-Schraube der Festigkeitsklasse 12.9 trägt bei gleichem Durchmesser eine höhere Zugbelastung als jede andere Standard-Schraubenform.

Schrauben mit Karosserie- und Holzschrauben

Schraubbolzen haben einen gewölbten Kopf mit einem quadratischen Hals, der sich in Holz oder Verbundwerkstoffe einrastet und ein Drehen beim Anziehen der Mutter auf der gegenüberliegenden Seite verhindert. Standard bei Holz-zu-Holz- und Holz-zu-Stahl-Verbindungen bei Terrassen, Zäunen und Spielplatzgeräten.

Holzschrauben (Holzschrauben mit Schaft) sind groß-durchmesserige, grob gewindete Befestigungselemente, die mit einem Schraubenschlüssel eingeschraubt werden, nicht mit einem Schraubenzieher. Sie greifen tief in Tragholz — Vorbohren ist nicht erforderlich. In der Praxis immer Pilotlöcher mit etwa 70 % des Wurzeldurchmessers der Schraube vorbohren. Das Überspringen dieses Schrittes spaltet das Holz und reduziert die Herausziehkraft um bis zu 30 %. Dies ist die Schraubenart, die bei Feldanwendungen am häufigsten durch das Weglassen des Pilotlochs versagt.

Maschinenschrauben und Selbstschneidende Schrauben

Maschinenschrauben sind kleine Befestigungselemente (typischerweise 1,5 bis 3/8 Zoll) mit vollgewindetem Schaft, die in Gewindebohrungen eingeschraubt oder mit Muttern verbunden werden. Sie halten Gehäuse für Elektronik, Panelanzeigen, Abdeckplatten und Schaltanlagen zusammen. Eine 1,5-8-32-Maschinenschraube passt auf jede standardisierte 1,5-8-32-Mutter weltweit — das Gewinde ist herstellerübergreifend standardisiert.

Selbstschneidende Schrauben beseitigen den Gewindeschneid-Schritt bei dünnen Blecharbeiten. Typ A hat grobe Gewinde für dünne Bleche bis 18 Gauge; Typ B ist feiner für dickere Bleche. Gewindewalz- (Formen) Typen erzeugen stärkere Gewinde als Gewindeschneid-Typen, weil sie das Grundmaterial durch Arbeitshärtung verfestigen, anstatt Späne zu entfernen. Für die Auswahl eines Schraubbolzens bei leichten Blechen ist diese Unterscheidung wichtig für die Zugfestigkeit.

Ankerbolzen, Augbolzen und Stiftschrauben

Ankerbolzen verankern in Beton oder Mauerwerk und bieten einen gewindeten Verbindungspunkt für Tragstützen, Gerätefundamente und Sicherheitsbarrieren. Die häufigsten Formen sind J-Bolzen (gebogener Haken, der im nassen Beton versenkt wird) und nachträglich installierte Schraubanker (direkt in ausgehärteten Beton gewindet). Nachträglich installierte Schraubankersysteme — wie das Produkt DEWALT Screw-Bolt+ in den Google SERPs für dieses Schlüsselwort — benötigen keinen Klebstoff und bieten sofortige Tragfähigkeit nach der Installation.

Augbolzen sind Schraubbolzen mit einem geschlungenen Kopf, die für Rigging, Heben und Kabelmanagement verwendet werden. Schulterartige Augbolzen tragen Winkelbelastungen; einfache Augbolzen mit geradem Schaft sind nur für axiale Zugbelastung in gerader Linie ausgelegt. Niemals seitlich auf einen einfachen Augbolzen mit geradem Schaft laden — er verbiegt sich eher, als dass er nachgibt, ohne sichtbare Warnung.

Stiftschrauben sind vollgewindete Stangen ohne Kopf, die in Flanschverbindungen, Druckbehältern und Hochtemperaturanwendungen verwendet werden. Beide Enden nehmen Muttern auf. Laut ASME B16.5 Flanschnormenist die Stiftschraube oft der einzige akzeptable Befestigungstyp in Flanschen mit erhöhter Oberfläche der Klassen 150–2500 — das Ersetzen durch eine Kopfschraube führt zu ungleichmäßiger Klemmverteilung, was unter thermischer Zyklen zu Leckagen führt.

Schraubenbolzen Größen und Gewindestandards

Schraubenbolzengrößen folgen UNC (Einheitlich Grob), UNF (Einheitlich Fein) oder ISO-Metrikstandards — angegeben durch Nenndurchmesser, Gewindesteigung und Halteweg. Das Misslesen eines Spezifikationsetiketts ist der Grund, warum metrische Bolzen in SAE-Bohrungen gelangen, ein Fehler, der eine Verbindung tödlich schwächt, während er bei beiläufiger Inspektion korrekt erscheint.

US-Standardgrößen: UNC und UNF

US-Schraubenbolzengrößen folgen dem Einheitlichen Nationalen Gewindestandard. Die Größenbezeichnung sieht aus wie: 3/8″-16 × 2″

• 3/8″ = Nenndurchmesser (Schäften-Durchmesser an den Gewindespitzen)
• 16 = Gewindegänge pro Zoll (TPI)
• × 2″ = Halteweg (Unterseite des Kopfes bis Ende)

UNC (grob) hat weniger Gewindegänge pro Zoll — es wird schneller montiert, toleriert schmutzige Gewinde und ist die Standardwahl für die Beschaffung der meisten Befestigungselemente. UNF (fein) hat mehr Gewindegänge pro Zoll — es bietet eine höhere Vorspannung bei gleichem Drehmoment und bessere Vibrationsbeständigkeit, weil der niedrigere Helixwinkel mehr Selbstsicherung schafft. Bei Automotoren sind Zylinderkopfschrauben fast immer UNF aus genau diesem Grund.

Kleine Schrauben unter 1/4″ verwenden ein nummeriertes Messsystem: #4-40, #6-32, #8-32, #10-24, #10-32. Die erste Zahl ist der Nenndurchmesser im Messsystem (multiplizieren mit 0,013″ und 0,060″ addieren, um den tatsächlichen Durchmesser in Zoll zu erhalten), und die zweite Zahl ist TPI.

ISO-Metrische Größen

Metrische Schraubenbolzenspezifikationen verwenden: M10 × 1,5 × 50

• M10 = 10 mm Nenndurchmesser
• × 1,5 = Gewindesteigung in mm (Abstand zwischen benachbarten Gewindespitzen)
• × 50 = Länge in mm

ISO-Metrisch grob ist die Standard (Steigung bei Standard weggelassen). M10 × 1,5 ist grob; M10 × 1,25 ist fein. ISO 261 und ISO 262 definieren standardisierte metrische Grobsteigungen von 0,35 mm (M2) bis 6,0 mm (M100).

Eigenschaftsklassen für metrische Schraubenbolzen: 4.6, 4.8, 5.8, 6.8, 8.8, 10.9, 12.9. Das Format X.Y bedeutet: UTS = X × 100 MPa; Streckgrenze = UTS × (Y/10). Klasse 10.9 = 1.000 MPa Zugfestigkeit, 900 MPa Streckgrenze. Klasse 12.9 = 1.200 MPa Zugfestigkeit — die höchste gängige Strukturklasse.

Kennzeichnungen am Kopf und Klassifizierung

SAE-Kennzeichnungen erscheinen als radiale Linien auf dem Sechskantkopf: Klasse 2 = keine Markierung, Klasse 5 = drei Linien, Klasse 8 = sechs Linien. Unmarkierte Sechskantbolzen entsprechen standardmäßig Klasse 2 (mindestens 74.000 psi Zugfestigkeit). Ersetzen Sie niemals Klasse 2 in einer Anwendung für Klasse 5 oder Klasse 8 — der Bolzen wird bei 60% der Bemessungslast nachgeben.

Für metrische Schraubenbolzen ist die Eigenschaftsklasse auf dem Kopf gestempelt (z.B. „10.9“ oder „8.8“). Edelstahlbolzen verwenden ein anderes Markierungssystem: A2-70, A4-80, wobei A2 = 304 Edelstahl, A4 = 316 Edelstahl, und die Zahl × 10 = minimale Zugfestigkeit in MPa.

Gängige Schraubenbolzengrößen — Gewindezahl und Lastreferenz

Nachweislasten sind ungefähr für SAE-Grad 5 und Grad 8; konsultieren Sie ASTM F3125 für strukturelle Anwendungen. Die metrischen Entsprechungen sind die nächstgelegenen Nenndurchmesser — nicht austauschbar ohne Überprüfung der Gewindeform.

Branchenanwendungen von Schraubenbolzen

Schraubenbolzen dienen im Bauwesen, in der Automobilindustrie, Luft- und Raumfahrt, Elektronik, Marine und Industrieanlagen — jeder Sektor verlangt unterschiedliche Grade, Beschichtungen und Gewindestandards vom gleichen grundlegenden Schraubenbolzenkonzept.

Bauingenieurwesen und Tragwerksplanung

Anwendungen von Struktur-Schraubenbolzen im Bauwesen folgen den Spezifikationen ASTM A325 und A490 (jetzt zusammengefasst in ASTM F3125). Laut AISC’s Verbindungskonzept-Richtlinien, ein richtig gespanntes 3/4″ A325 Schraubenbolzen erreicht eine Mindestvorlast von 28 Kips (28.000 lbs) — entwickelt durch die Turn-of-Nut-Methode oder einen Kalibrierten Drehmomentschlüssel mit tatsächlichem Spannungsanzeiger.

Selbstbohrschrauben (Tek-Schrauben, Sechskant-Unterlegscheibenkopf) sind die Arbeitspferde des Stahlrahmens — sie bohren, schneiden und befestigen in einem Schritt ohne Vorbohren, was die Installationszeit in Metallständerwandsystemen um bis zu 40% reduziert. Der Schraubenbolzentyp hier ist eine Hybridlösung: er funktioniert wie eine Schraube (schneidet sein eigenes Gewinde), erzeugt aber eine verschraubte Verbindung, wenn er mit dem richtigen Gegenmaterial verwendet wird.

Ankerbolzendesign in Beton hängt von der Druckfestigkeit des Grundmaterials (f’c), der Randabstand und der Einbettungstiefe ab. J-Bolzen-Einbettungen kürzer als 12 Durchmesser können vor dem Versagen des Bolzens herausgezogen werden — Ingenieure prüfen stets die Herausziehkraft gegen die Bolzenversagensfähigkeit und planen das Versagen des Bolzens als duktilen Versagensmodus. Im Zweifelsfall spezifizieren Sie nachinstallierte Schraubenanker, die nach ICC-ES AC193 getestet sind — sie verfügen über Zulassungsdokumente, die die meisten Inspektoren verlangen.

Automobil- und Schwermaschinen

Automobilmotorbaugruppen verwenden sowohl metrische als auch einheitliche Schraubenbolzen mit höchster Präzision. Zylinderkopfschrauben in modernen Designs sind Torque-to-Yield (TTY) — sie dehnen sich beim Einbau über das Elastizitätslimit hinaus, was eine gleichmäßige Vorspannung in allen Zylindern unabhängig von Reibungsvariationen gewährleistet. Diese sind Einwegteile; die Wiederverwendung eines TTY-Schraubenbolzens nach Erreichen des Elastizitätslimits führt zu unvorhersehbarer Klemmkraft und kann zu Kopfdichtungsversagen führen.

Radbefestigungen erfordern eine Sitzart-Übereinstimmung (konisch/tapered, kugelförmig, flach/mag). Das Mismatching der Sitzarten führt dazu, dass die Radmutter bei Vibrationen lockert, unabhängig vom angelegten Drehmoment — die Kontaktgeometrie ist falsch, sodass die Vorspannung innerhalb der ersten thermischen Zyklen dissipiert wird.

Bei schweren Baumaschinen halten Schrauben mit Sechskantkopf der Güteklasse 10.9 und 12.9 Hydraulikblocken unter Drücken von 3.000–5.000 psi. Kontaminierte Gewinde oder falscher Schmierstoffkoeffizient verändern die Drehmoment-Spannungs-Beziehung um ±25%, was ausreicht, um entweder Gewinde zu beschädigen oder die Verbindung unterzuziehen.

Elektronik und Präzisionsinstrumente

Elektronikfertigung verwendet fast ausschließlich M2 bis M4 Maschinenschrauben, meist mit Edelstahl- oder Schwarzoxid-Beschichtung, um galvanische Korrosion gegen Aluminiumgehäuse zu vermeiden. Eingebaute Schraubensysteme (mit integrierter Unterlegscheibe und Haltering) ermöglichen das Entfernen von Paneelen ohne lose Hardware in Feldwartungsumgebungen.

Gewindeeinsatzzusysteme (Helicoil, E-Z Lok) stellen die volle Metallgewindestärke in abgenutzten Aluminiumbohrungen wieder her — eine Reparatur, die 15 Minuten dauert, im Vergleich zum Ausschuss eines Gehäuses der Größe $300. Das reparierte Gewinde übertrifft die Zugfestigkeit des ursprünglichen Aluminiumgewindes, weil der Einsatz die Last auf eine größere Gewindefläche verteilt.

Bei Leiterplattenmontage verhindern Schulter-Schrauben mit präzisen Abstandslängen Überdrehmomente, die Lötstellen oder Leiterplattenlaminate reißen. Die Ziel-Klemmkraft wird hier in Inch-Unzen gemessen, nicht in Fuß-Pfund.

Wie man den richtigen Schraubenbolzen für Ihre Anwendung auswählt

Wählen Sie einen Schraubenbolzen basierend auf der Lastart (Schub vs. Zug), Grundmaterial, Umwelteinflüssen und erforderlicher Drehmomentvorgabe — in dieser Reihenfolge.

Schritt 1: Passen Sie die Schraubenbolzengüte an die Last an

Beginnen Sie mit der Last: Trägt der Schraubenbolzen Zug (Zug entlang seiner Achse), Scherung (Gleitend senkrecht zur Achse), oder eine kombinierte Belastung?

Bei Zug-dominanten Verbindungen: Die Güte des Schraubenbolzens bestimmt die Vorspannkapazität. Güte 5 / 8.8 ist für die meisten Maschinen ausreichend. Güte 8 / 10.9 für Hochzyklus-Fatigue, erhöhte Temperaturen oder bei kritischer Steifigkeit der Verbindung. Güte 12.9 für Präzisionsanwendungen in Luft- und Raumfahrt, Motorsport und Hydraulik.

Bei Schub-dominanten Verbindungen: Der unbefederte Schaftdurchmesser ist wichtiger als die Güte. Ein teilgewindeter Bolzen in einer Überlappungsverbindung hat seinen glatten Schaft im Scherbereich — korrekte Konstruktion. Ein vollgewindeter Schraubenbolzen in derselben Anwendung setzt eine Gewindewurzel (Flächenreduktion um 25%) im Scherbereich — falsch und unterschätzt.

Mischen Sie niemals Güten in einem Schraubenmuster. Der weichste Schraubenbolzen in einer Gruppe trägt den gesamten Scherkräften, bis er versagt, dann der nächstweichste, dann der nächste. Verbindungsstellen mit gemischten Güten versagen schrittweise und ohne Vorwarnung.

Schritt 2: Wählen Sie das richtige Material für die Umgebung

Galvanische Korrosion ist der Versagensmodus, den die meisten Ingenieure bei der Auswahl eines Schraubenbolzens übersehen. Die Kombination von Aluminium mit Baustahlbefestigungen in einer Salzwasserumgebung bildet eine galvanische Zelle — das Aluminium korrodiert schnell, während der Stahl intakt bleibt. Verwenden Sie Edelstahl oder tragen Sie eine Anti-Seize-Barriere (Duralac, zinkreiche Grundierung) an der Schnittstelle auf.

Wasserstoffversprödung ist das andere unterschätzte Risiko. Galvanisieren hinterlässt atomaren Wasserstoff, der zu Korngrenzen in hochfesten Befestigungen wandert — Grad 12.9 und Grad 8 Schraubenbolzen sind am anfälligsten. Die Lösung ist das Backen bei 375°F (190°C) innerhalb von 4 Stunden nach der Galvanisierung. Anbieter, die diesen Schritt überspringen, setzen Ihre Montage einem verzögerten Ausfallrisiko aus. Überprüfen Sie, ob Ihr Anbieter die ASTM B633-Backvorschriften für galvanisierte Hochfest-Befestigungen einhält.

Schritt 3: Auswahl des Schraubentyps und der Steigung

Grobgewinde ist die richtige Standardwahl für Schrauben und Bolzen: schneller zu installieren, toleriert kontaminierte oder leicht beschädigte Gewinde und bietet mehr Gewindegänge bei duktilen Materialien wie Aluminium für eine gegebene Grifflänge.

Feingewinde ist die richtige Wahl für: vibrationsintensive Umgebungen (geringerer Helixwinkel = höhere Selbstsicherungstendenz), dünnwandige Abschnitte, bei denen Grobgewinde ausreißen würden, und Anwendungen, die eine präzise Vorspannungskontrolle mit minimaler Drehmomentstreuung erfordern.

Bei Edelstahl-zu-Edelstahl-Verbindungen immer Anti-Seize (Molybdän- oder Nickel-basiert; in lebensmittelgeeigneten Anwendungen nicht kupferbasiert) auftragen und 60–70% des veröffentlichten Drehmomentwerts anpeilen. Austenitischer Edelstahl verhärtet sich durch Reibung — der Reibungskoeffizient ist höher als der in den meisten Drehmomentdiagrammen angenommene Wert, was zu Überdrehmoment und Gallen führt, wenn man ihn wie Carbonstahl behandelt.

Zukünftige Trends in der Schrauben- und Bolzen-Technologie (2026 und darüber hinaus)

Intelligente Schrauben mit eingebetteten Sensoren, fortschrittlichen korrosionsbeständigen Beschichtungen und leichten Legierungen verändern die Schraubenindustrie bis 2026 und darüber hinaus — Beschaffungsentscheidungen, die heute getroffen werden, werden entweder mit diesen Veränderungen übereinstimmen oder sie verpassen.

Intelligente Befestigungstechnologie und IoT-Ladungsüberwachung

Sensorfähige Schraubenbefestigungen — mit eingebetteten piezoelektrischen Wandlern oder Ultraschallmessung — ermöglichen jetzt die Echtzeitüberwachung der Klemmkraft in kritischer Infrastruktur. Unternehmen wie Bolt Science und Skidmore-Wilhelm haben kommerzialisierte Ultraschall-Dehnungsanzeigen für Schrauben entwickelt, die tatsächliche Spannung messen, anstatt nur das angewandte Drehmoment zu proxy.

Bei Brückenwartung und Windturmstrukturen eliminiert dies die Unsicherheit von ±30% in der Drehmoment-Spannungs-Korrelation, die durch Variabilität im Gewindewiderstand verursacht wird. Die tatsächliche Klemmkraftmessung bedeutet weniger Wartungszyklen, geringere Inspektionskosten und dokumentierte Verbindungsintegrität für Haftungszwecke.

Der globale Markt für Befestigungselemente wird bis 2026 voraussichtlich $115 Billionen USD übersteigen, laut Mordor Intelligence’s Marktbericht für Befestigungselemente, angetrieben durch die Expansion der Elektrofahrzeugproduktion (leichtere, vibrationsfeste Strukturverbindungen), erneuerbare Energien-Infrastruktur (Turmbolzen, Turbinenschraubenbolzen) und industrielle Automatisierung.

Der Übergang zu Elektrofahrzeugen treibt die Hersteller von Befestigungselementen stark an, Gewicht zu reduzieren. Titan-Grad-5-Schrauben (Ti-6Al-4V) bieten eine Gewichtsersparnis von 60% im Vergleich zu Legierungsstahl bei vergleichbarer Zugfestigkeit, bei 4–6× den Materialkosten. Dieser Kompromiss ist jetzt in Strukturen von EV-Batteriemodulen und Karosserieverbindungen durch Volumensteigerung wirtschaftlich machbar.

Fortschrittliche Beschichtungen und nachhaltige Materialien

Chrom(VI)-Beschichtungen (Cr6+) sind gemäß EU-RoHS- und ELV-Richtlinien verboten und unter EPA-Regelungen in den USA eingeschränkt. Trivalentes Chrom (TCP), Zink-Nickel (Zn-Ni) und Geomet/Dacromet-Beschichtungen sind die Alternativen. Zn-Ni übertrifft das Feuerverzinken im Salzsprühnebeltest (über 1.000 Stunden bis roter Rost im Vergleich zu etwa 500 Stunden bei HDG) und wird zunehmend für Befestigungen an der Unterseite von Fahrzeugen vorgeschrieben.

Verbesserungen in der Kaltumformungstechnologie führen heute zu Schrauben mit engeren Durchmessertoleranzen (±0,005mm) als vor einem Jahrzehnt, was eine hochpräzise robotergestützte Montage ohne manuelle Passprüfung ermöglicht. In Kombination mit computergesteuertem Drehmomentwerkzeug reduziert dies die Variabilität der Verbindungen von ±25% auf ±5% — entscheidend bei der Montage von Batteriezellenmodulen, bei denen über 200 identische Verbindungen nahezu identische Vorspannung erreichen müssen.

FAQ — Fragen zu Schrauben und Bolzen beantwortet

Was ist der Unterschied zwischen einer Schraube und einem Bolzen?
Eine Schraube schneidet direkt in das Grundmaterial — Holz, Kunststoff, Beton oder gewindetes Metall — ohne Mutter. Ein Bolzen durchquert ein Freiraumloch und benötigt eine Mutter, um eine Klemmkraft zu erzeugen. Praktisch gesehen sind verschraubte Verbindungen leichter wieder zerlegbar, ohne das Grundmaterial zu beschädigen. Der entscheidende Beschaffungspunkt: Wenn Sie ein gewindetes Loch in der Zeichnung sehen, benötigen Sie eine Schraube. Wenn Sie ein Freiraumloch mit Mutter sehen, benötigen Sie einen Bolzen.

Was sind die 4 Arten von Schraubengewinden?
Die vier primären Gewindeformen sind: (1) V-Gewinde (Vereinheitlicht, ISO-Metrisch) — der Standard für alle allgemeinen Befestigungselemente; (2) Rechteckgewinde — maximale Kraftübertragungseffizienz, verwendet bei Maschinenspindeln und Schraubstöcken; (3) Acmé-Gewinde — trapezförmige Kompromiss zwischen V- und Rechteckgewinde, verwendet bei Kraftübertragungsschrauben und Drehspindeln; (4) Stufenbügelform-Gewinde — trägt hohe Axialbelastung nur in eine Richtung, verwendet in Geschützverschlüssen, Hydraulikzylindern und einigen Rohrverschraubungen. Für die Standardbeschaffung von Schrauben und Bolzen ist das V-Gewinde (UNC/UNF/ISO-Metrisch) fast immer die richtige Form.

Was bedeutet eine Kennzeichnung des Schrauben- oder Bolzengrades?
Für SAE-Zollbolzen: keine Kopfmarkierungen = Grad 2 (74.000 psi Zugfestigkeit); drei radiale Linien = Grad 5 (120.000 psi); sechs radiale Linien = Grad 8 (150.000 psi). Für metrische Werkstoffklassen: Das Format X.Y bedeutet: endgültige Zugfestigkeit = X × 100 MPa, und Streckgrenze = UTS × (Y/10). Grad 8.8 = 800 MPa UTS / 640 MPa Streckgrenze. Grad 10.9 = 1.000 MPa UTS / 900 MPa Streckgrenze. Gehen Sie niemals davon aus, dass ein unmarkierter Schrauben- oder Bolzen eine bestimmte Klasse ist — behandeln Sie ihn mindestens als Grad 2 / 4.6.

Wie wähle ich die richtige Größe für Schrauben und Bolzen?
Beginnen Sie mit der Krafteinwirkung (Zug oder Scherung, in lbs oder kN). Teilen Sie durch die zulässige Spannung für Ihre gewählte Klasse (Streckgrenze / Sicherheitsfaktor). Das ergibt die minimale Spannungsfläche — suchen Sie sie in einer Gewindebeschreibungstabelle, um den Nenndurchmesser zu ermitteln. Überprüfen Sie dann die Gewindetiefe: Bei Stahlgewindebohrungen mindestens 1× Durchmesser; bei Aluminium 1,5× Durchmesser; bei Gusseisen oder Kunststoff 2× Durchmesser. Ein Schrauben- oder Bolzen, der in Zug stark genug ist, aber in das Gewindeloch unterlegt ist, wird vor der Verformung herausgerissen.

Kann ich metrische Schrauben und Bolzen in ein SAE-Loch verwenden?
Nicht austauschbar. Ein M10 (10,0 mm) Bolzen in einem 3/8″ (9,525 mm) Loch hat etwa 0,475 mm Spiel — technisch passt es, ist aber eine lockere Scherverbindung. Ein M8 in einem 5/16″ Loch ist eine Passung mit Reibung, die bei der Montage klemmt. Metrische und SAE-Gewindesteigungen sind ebenfalls unterschiedlich — ein M10 × 1,5 Schraubenbolzen wird nach den ersten Umdrehungen eine 3/8″-16 Mutter durchkreuzen und beide beschädigen. Verwenden Sie immer einen Gewindeschneider, um dies vor der Montage zu überprüfen.

Welches Drehmoment sollte ich auf eine Schraube oder einen Bolzen anwenden?
Verwenden Sie die Formel T = K × D × F, wobei T = Drehmoment (in-lbs), K = Mutterfaktor (0,20 für trocken verzinkt, 0,15 für leicht geölt, 0,11 für gewachst/molybeschichtet), D = Nenndurchmesser (Zoll), F = gewünschte Klemmkraft (lbs). Standard veröffentlichte Drehmomenttabellen gehen von einem bestimmten K aus — wenn Sie Schmiermittel wechseln, berechnen Sie neu. Für kritische Verbindungen verwenden Sie einen Ultraschallbolzdehnungsmesser oder einen kalibrierten Drehmoment-Spannungsprüfer, anstatt sich nur auf das Drehmoment zu verlassen.

Welcher Schraubenbolzen ist am besten für Beton?
Für neu gegossenen Beton: eingegossene J-Bolzen, die vor dem Gießen eingebettet werden und so dimensioniert sind, dass sie sowohl die Ausziehbelastung als auch die Biegefestigkeit des Bolzens übertreffen. Für nachträglich installierte Anker in ausgehärtetem Beton: Schraubanker (mit Gewinde in ein vorgebohrtes, hammergebohrtes Loch) bieten sofortige Belastbarkeit ohne Aushärtezeit des Klebers und passen gut zu Baustellenzeitplänen. Chemische (Epoxid-)Anker eignen sich für hohe Lasten und Randabstände, die zu kurz für mechanische Anker sind, erfordern jedoch Aushärtezeit (4–24 Stunden bei 21°C) und temperaturkontrollierte Installation. Überprüfen Sie stets, ob das Ankersystem einen ICC-ES-Konformitätsbericht für die Belastungsart und das Grundmaterial in Ihrer Anwendung trägt.

Schlussfolgerung

Der Schraubenbolzen-Markt ist breiter und technisch nuancierter, als es ein Katalog vermitteln kann. Von der grundlegenden Unterscheidung zwischen Gewinde-in-Material-Mechanik und Klemm-mit-Mutter-Mechanik bis hin zur vollständigen Matrix von Güten, Gewinde-Standards, Beschichtungen und anwendungsspezifischer Auswahllogik ist die Wahl des richtigen Schraubenbolzens eine Disziplin — kein Nachschlagewerk.

Für die meisten B2B-Beschaffungsteams: beginnen Sie mit der Belastungsart und dem Grundmaterial, dann passen Sie Güte und Beschichtung an die Betriebsumgebung an. Bei Unsicherheiten bezüglich der Güte wählen Sie eine Stufe höher. Bei Unsicherheiten bezüglich der Größe wählen Sie eine Nummer größer. Überdimensionierte Schraubenbefestigungen sind günstiger als Feldversagen. Wenn Ihre Anwendung hohe Vibrationen, thermische Zyklen oder strukturelle Belastungen umfasst, investieren Sie in eine ordnungsgemäße Drehmoment-Spannungs-Analyse, bevor die Installationsspezifikation festgelegt wird — das 20-minütige Ingenieurgespräch kostet viel weniger als Ausfallzeiten, Garantieansprüche oder Haftung bei einem joint, der im Betrieb versagt.
