アクメねじの解説：設計、仕様、実用例に関する完全エンジニアガイド

アクメねじは、29°のフランク角を持つ台形ねじ山のねじであり、ANSI/ASME B1.5の規格に基づいて標準化されており、高負荷容量と信頼性の高い動作が求められる動力伝達や直線運動の用途に主に設計されています。

アクメねじとは何ですか？

ベンチバイスのハンドルを回したことがある、CNCマシンのリードスクリューが負荷下でスムーズに進むのを見たことがある、または車をジャッキアップしたことがあるなら、おそらく無意識のうちにアクメねじと関わっているでしょう。その設計は一見単純に見えますが、その29度の角度や平らな台形のプロファイルの背後にある工学は、100年以上にわたる改良の成果です。

アクメねじは、19世紀後半に正方形ねじの直接的な代替品として開発されました。正方形ねじは製造が非常に難しく、重負荷下での潤滑も困難でした。解決策は、正方形ねじの荷重を支える表面積の大部分を保持しながら、切削や研削をはるかに容易にする角度のついたフランクを導入し、以前の設計にあったねじ山の根元の応力集中を減らすことでした。

その結果、動力伝達に非常に適したねじ形状となり、今日においてもほぼすべての重負荷産業においてリードスクリュー、パワースクリュー、トラバーシングメカニズムの標準的な選択肢となっています。

アクメねじの構造：主要な寸法の解説

アクメねじの幾何学を理解することは、適合の選択、荷重容量の計算、工具の選定など、すべての基礎となります。以下に詳細を示します：

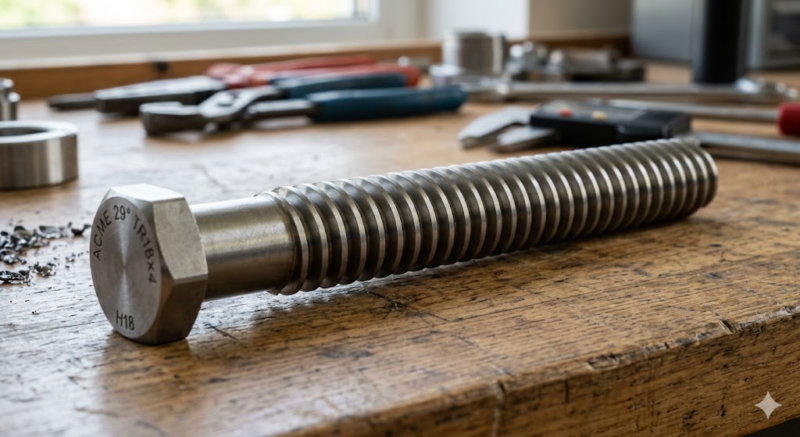

ねじプロファイルと角度

アクメねじの特徴的な点は 29°の含角フランク角 — これはねじの中心線の両側に14.5°ずつの角度です。この角度は、標準的なVねじ（一般的なファスナーボルトのような60°）と真の正方形ねじの0°の間に位置し、アクメねじに荷重容量、製造容易性、偏芯許容度のバランスをもたらし、どちらの極端とも異なる特性を持たせています。

ねじプロファイルは台形であり、平らな頂点と根元を持ち、荷重を負うのは角度のついたフランクです。その平らな根元は構造的に重要であり、鋭いV字根よりも応力をより均等に分散させるため、アクメねじは繰り返し荷重下での疲労破壊に対してはるかに耐性があります。

コア寸法

アクメねじの呼び径は範囲があり 3/16インチから3インチまで 標準シリーズ向けで、小型精密機器から重工業機械まで対応。

適合クラス

一般用途のアクメねじには、ANSI/ASME B1.5で定義された3つの標準適合クラスがあります：

• クラス2G — ほとんどの一般用途に推奨されるクラス。過度な遊びなく自由な動きを確保する十分なクリアランスを提供。
• クラス3G — より締まった適合で、バックラッシュや端部遊びを減らす必要がある場合に使用。精密位置決め装置など。
• クラス4G — 一般用途シリーズの中で最も締まった適合で、高精度の用途や制御された動作条件下で使用。

クラス2Gは、新しい設計の多くにとって適切な出発点です。特により厳しい公差が必要な場合を除きます。クラスを混合（例：2Gナットと3Gねじの組み合わせ）は推奨されません — 予測できないクリアランスの挙動を引き起こし、交換を複雑にします。

アクメねじの三つの形態

すべてのアクメねじが同じではありません。標準は、異なるプロファイルと目的を持つ3つの異なる形状を定義しています：

汎用アクメ 圧倒的に最も広く使用されている形状です。多くの産業機器で規定されており、「アクメねじ」とだけ言った場合、ほとんどの場合これを指します。

中央化アクメ 汎用形の特定の制限に対応しています：後者は主要径を含むすべての径にクリアランスを許すため、かみ合うねじが偏心荷重の下で放射方向にずれる可能性があります。その放射方向の動きが許容できないずれを引き起こす場合 — 例えば工作機械のスピンドルでは — 中央化アクメねじは主要径のクリアランスを制限し、アセンブリを正確に保ちます。

スタブアクメ 荷重容量とコンパクトさをトレードオフします。浅いねじ深さは、薄壁チューブや軽量部品、または標準のねじ深さが壁を突き破ったり、ねじ根とエッジの間に十分な材料が残らない場所で重要です。

アクメねじと他のねじタイプの比較：いつどちらを使うべきか

多くのエンジニアが後悔する決定を下す場面です — 利用可能性に基づいてねじ形状を選び、適合性を考慮しないことです。以下に正直な比較を示します：

最も重要な区別は、アクメねじとボールねじの間にあります。アクメねじは低リード角で自己ロック性があり、荷重がねじを逆駆動しないことを意味します。これがジャッキ、バイス、リフティング機器に使用される理由です。一方、ボールねじは自己ロック性がなく、そのためCNC軸はサーボを電源オフにしたときに位置を保持するためにブレーキやカウンターバランスが必要です。ボールねじは効率と速度で勝り、アクメねじは荷重保持とコストで勝ちます。

アクメの29°角とヨーロッパのトラペゾイダルねじの30°の1°の差は実際には小さいですが、互換性にとって重要です。メトリックのトラペゾイダルナットをアクメねじに代用すると、バックラッシュや潜在的なバインディングが生じます。グローバルなサプライチェーンでは、この区別は、注意深い仕様確認なしに国際的に交換部品を調達する際に実際の問題を引き起こします。

アクメねじの読み方と指定方法

ANSI/ASME B1.5のアクメねじの命名規則は、一貫したフォーマットに従っており、機械技師やエンジニアが必要とするすべての仕様情報を伝えます。

シングルスタート形式：
1.250″-5 ACME-2G

これは、直径1.250インチ、1インチあたり5山、シングルスタート、汎用アクメ、クラス2Gの適合、右ねじを意味します。

マルチスタート形式：
2.750″-0.4P-0.8L-ACME-3G

これは、直径2.750インチ、ピッチ0.4インチ、リード0.8インチ（リード＝2×ピッチ）、ダブルスタート（リード＝2×ピッチ）、クラス3G、右ねじを意味します。

人々がつまずきやすいポイント：

• リードとピッチ： シングルスタートねじの場合、リードはピッチと同じです。マルチスタートの場合、リード＝ピッチ×スタート数です。リードは、1回転あたりのナットの進み量を決定し、移動速度の計算に重要です。
• 左ねじ： 命名の最後に「LH」を追加します。左ねじのアクメねじは、右回転で緩む場合や、両方向の対称性を必要とする機構（ターンバックルの両端など）に使用されます。
• リードの精度： 標準のアクメねじは最大で 0.003インチ/フィートのリード精度を達成しており、ほとんどの産業用途には適していますが、ボールねじや研削リードねじが必要な高精度位置決めには不十分です。

アクメねじの加工：仕様書に書かれていないこと

生産環境でのアクメねじの切削は、ANSI規格では扱われていない選択肢を伴う — ツーリングの幾何学、切削速度、材料の挙動、そして実際の時間とコストを削減する特定の破損モード。経験豊富な工作機械技師が知っていることは次の通りです：

旋盤での作業： 29°の形状工具を用いたシングルポイント切削は伝統的な方法であり、依然として試作品や一品物に使用されています。重要なのは荒加工後に軽い仕上げ工程を行うことです — 台形の形状は両側の刃先に切削力を集中させ、最終仕上げの振動（チャタリング）が表面仕上げを台無しにします。ナットの滑らかな動きを決定づける表面仕上げを保つために、切削速度は適度に（鋼材で80〜120 SFM）、鋭い形状工具を使用し、光学比較器やねじチェックワイヤーセットで半角角のチェックを省かないこと。

CNCでのねじ切り加工： 生産ラインでは、専用のアクメねじミルを用いたねじ切り加工は、シングルポイント旋削よりも高速で、より良い結果を生み出します。工具は螺旋状に補間され、一度の通過で両側を切削します。利点は、ピッチ径の厳密な公差を複数のスプリングパスなしで達成できることと、工具の摩耗を途中で調整して補正できることです — これは形状工具では容易にできません。

材料の考慮点： フリー加工鋼（12L14、1215）は切削がきれいでねじ形状を良く保持しますが、重負荷下での長寿命には表面硬度が不足しています。数千サイクル動作するリードスクリューには、焼き入れされた合金鋼（4140、4150）や完全焼き入れされた工具鋼の方が余分な加工時間に見合います。青銅ナットは鋼製スクリューと接触しても業界標準の組み合わせであり、青銅は犠牲的な素材であり、摩耗するのはスクリューの代わりに青銅であり、ナットの交換はスクリューよりもはるかに安価です。

産業用途：実世界でアクメねじが登場する場所

アクメねじは、多くの産業で見られ、特に長期にわたる負荷下での信頼性が絶対条件となるメカニズムに頻繁に使用されています。

CNC工作機械と製造装置
マニュアルミル、旋盤、古いCNC機械のリードスクリューはほぼ全てアクメねじを使用しています。現代の高速加工センターは効率向上のためにボールねじに移行していますが、中程度の負荷用途ではアクメねじが依然として支配的であり、自己ロック特性により電源を切ってもテーブルが動かないようになっています。

自動車用ジャッキとリフティング装置
車のトランクにあるスコッチジャッキはアクメねじを使用しています。プロの自動車リフトのコラムジャッキも同様です。自己ロック特性が不可欠であり、荷重は電力供給なしで支え続ける必要があります。ボールねじは自己ロックしないため、この用途には危険です。

バルブシャフトと流量制御
ゲートバルブ、グローブバルブ、制御バルブなどの産業配管システムでは、バルブシャフトにアクメねじを使用しています。これは、回転ハンドホイールの動きを正確な直線運動に変換し、差圧に対して位置を保持し続ける必要があるためです。

建設および構造用途
アクメねじ付きロッドは、型枠システム、調整可能な足場柱、構造レベリングパッドに使用されています。米国のアクメねじ付きロッド市場は、2024年には約 120億ドルと評価されており 2033年までに約 210億ドルに成長すると予測されています, インフラの近代化と産業自動化によって6.2%のCAGRで成長。

医療および実験室用機器
位置決めステージ、顕微鏡の微調整機構、外科用機器は、繰り返し位置決めが重要な低速調整においてアクメねじを使用します。既知の適合クラスの予測可能なバックラッシュ特性により、アクメねじはより複雑なベアリング配置よりも補償が容易です。

航空宇宙および防衛
航空宇宙用途のアクチュエータ、兵器展開機構、構造調整システムは、シンプルさ、信頼性、振動下での自己ロック動作が不可欠な構成でアクメねじを使用します。これらの分野の製造要件は、通常、文書化された材料追跡性と寸法検査を伴うクラス3Gまたは4Gの適合を求めます。

アクメねじ技術の将来の動向

アクメねじは静的な技術ではありません。いくつかの収束する力が、その製造、仕様設定、展開方法を変えつつあります。

積層造形とハイブリッド生産。 金属3Dプリンティングは、チタン合金や高性能工具鋼のアクメねじ部品を積層造形できる段階に達しており、その後最終公差に仕上げ加工されます。これにより、内部ねじ通路、潤滑通路の一体化、重量最適化されたジオメトリなど、従来の切削加工だけでは実現できなかった設計の可能性が広がります。

インダストリー4.0とデジタルスレッドの統合。 「デジタルスレッド」の概念は、設計から製造、現場サービスまでの連結されたデータストリームであり、精密ねじ部品にますます適用されています。IoT対応のCNCシステムは、製造中にアクメねじのリード精度をリアルタイムで監視し、規格外の部品を自動的にフラグ付けし、工具パラメータをオペレーターの介入なしに調整します。

材料革新。 ポリマーアクメナット（PEEK、イグリドゥール化合物）は、潤滑メンテナンスが困難または汚染が懸念される用途で、ブロンズに代わって増加しています。食品加工、医療機器、クリーンルーム自動化などです。これらの材料は乾燥状態で使用でき、摩耗率が予測可能で、腐食しません。荷重容量はブロンズより低いですが、軽中負荷の直線運動には魅力的な総所有コストの観点から選ばれています。

標準の整合性の強化。 グローバルなサプライチェーンの統合が進む中、ANSIアクメねじ規格とISOトラペゾイダルねじ規格の調和に向けた圧力が高まっています。完全な統合は可能性が低いものの、両規格の部品や工具の二重認証が一般的になりつつあり、国際的なプロジェクトでの仕様不一致のリスクを低減しています。

アクメねじの取り扱いでよくある間違い

繰り返し発生するいくつかの誤りがあり、それらを直接指摘する価値があります：

潤滑条件を考慮せずにねじクラスを選択すること。 クラス2Gは十分な潤滑によりスムーズに動作し、長寿命です。乾燥状態で重負荷下にあり、再潤滑の準備がない場合、急速に摩耗し、数ヶ月以内に過剰なバックラッシュを生じます。適合クラスは、名目負荷だけでなく潤滑の実践に合わせて選択してください。

アクメねじと交換部品のトラペゾイダルメトリックねじの混同。 フランク角の1°の違いにより、ねじが正しく完全にかみ合わず、部分的な接触、急速な摩耗、ガリングの可能性があります。国際調達部品を代用する前に、必ず標準（ANSI対ISO）を確認してください。

位置決め用途のリード精度を無視しています。 標準生産のアクメねじは、リード誤差が蓄積しており、1フィートあたり±0.005インチ以下の位置決め精度を必要とする用途には適していません。より厳密な位置精度が必要な場合は、精密研削されたリードスクリューを指定するか、ボールねじアセンブリに切り替えてください。

間違ったナット材料を使用している。 鋼製ねじに鋼製ナットを使用すると、潤滑が不十分だと荷重下でガリガリと摩擦を起こします。ブロンズは、スライド接触の鋼製アクメねじの適切な相手材料です。ポリマー製ナットは軽負荷用の選択肢です。コスト削減のために代用すべき場所ではありません。

よくある質問

Q: アクメねじは何に使われますか？
アクメねじは主に動力伝達と直線運動に使用されます。リードスクリュー、パワースクリュー、ジャッキ、バイス、バルブシャフト、トラバーシング機構などで、ねじが回転運動を直線力に変換し、持続荷重下での動作を行います。

Q: アクメねじの角度は何ですか？
アクメねじの内角は29°であり、各側面は垂直から14.5°の角度で傾いています。これにより、ISOのトラペゾイダルねじ（30°）や標準Vねじ（60°）と区別されます。

Q: アクメねじの3つのタイプは何ですか？
一般用途アクメ（最も一般的）、中央揃えアクメ（軸の整列のためにメジャー径のクリアランス制限あり）、スタブアクメ（狭いクリアランスや薄壁用途向けの深さ縮小）の3種類です。

Q: アクメねじは自己ロックしますか？
一般的に、標準リード角と通常荷重下では、アクメねじは駆動力が除去されると逆回転しません。この自己ロック性により、リフトや保持用途に使用されます。ただし、潤滑や高リード角、振動により自己ロック性は低下することがあるため、重要な安全用途ではねじの自己ロックだけに頼らないことが推奨されます。

Q: アクメねじとトラペゾイダルねじの違いは何ですか？
両者ともトラペゾイダル形状で動力伝達に使用されます。主な違いは標準と角度にあり、アクメねじはANSI/ASME B1.5に従い29°の角度でインチ寸法を使用し、ISOトラペゾイダルねじはメートル規格の30°の角度を持ちます。直接互換性はありません。

Q: アクメねじナットに最適な材料は何ですか？
ブロンズは、鋼製ねじとスライド接触するアクメねじナットの業界標準材料です。ねじ材料よりも柔らかいため、犠牲的に摩耗し、交換コストも低く抑えられます。軽負荷や潤滑不要の用途には、PEEKやイグリドゥアなどのエンジニアリングポリマーも増えています。
